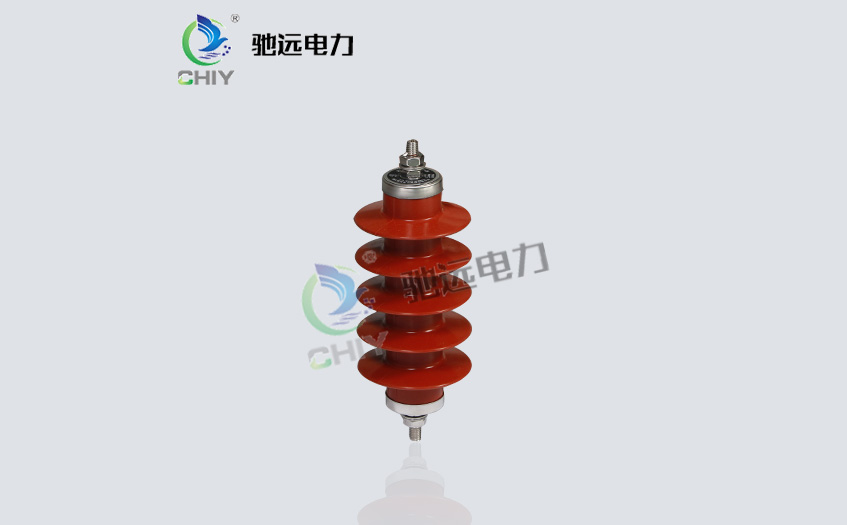

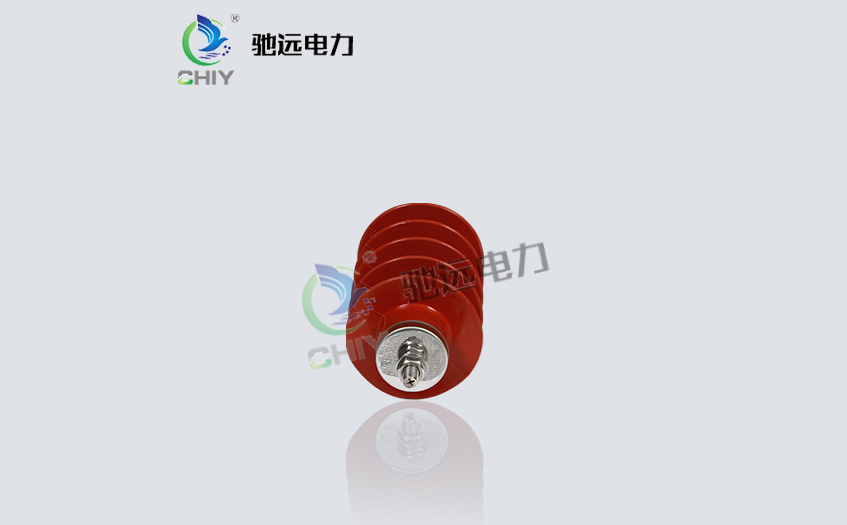

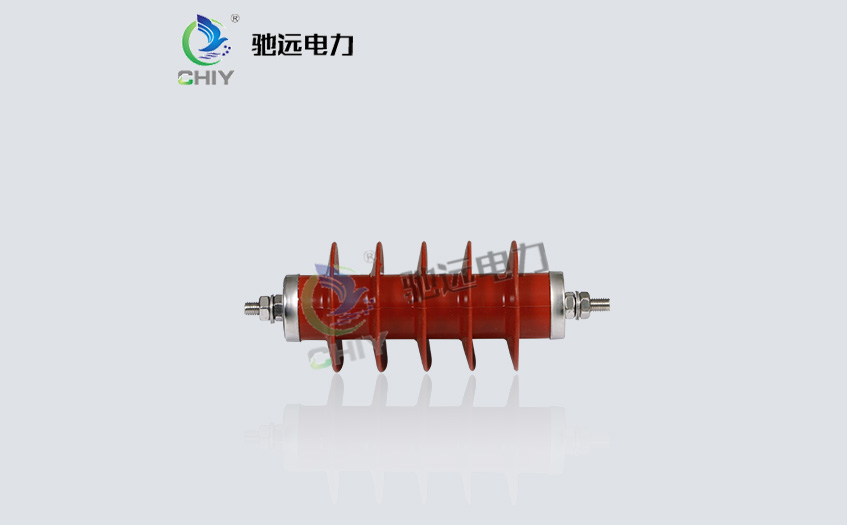

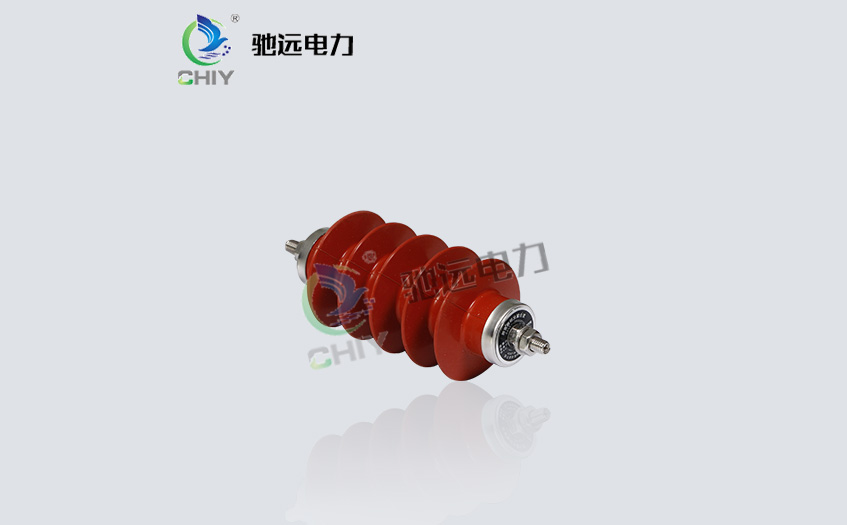

HY5WS-17/50氧化锌避雷器

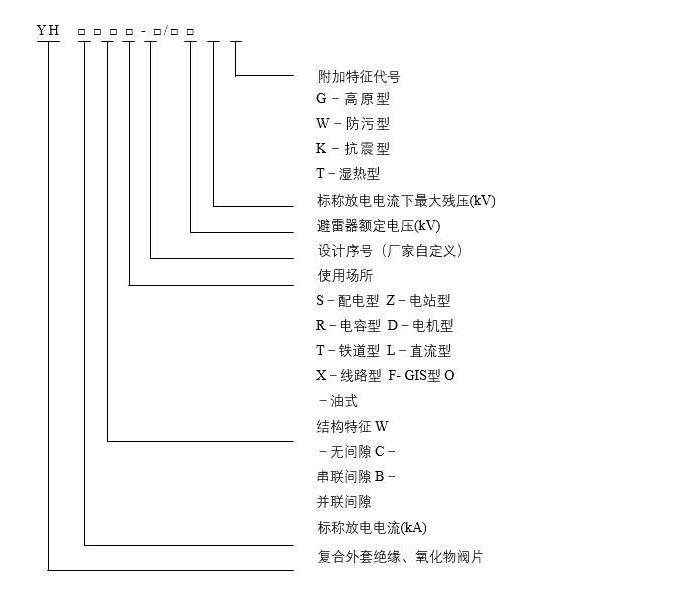

本产品型号定义完全执行JB/T 8459-2006《避雷器产品型号编制方法》的规定，具体型号说明如下：

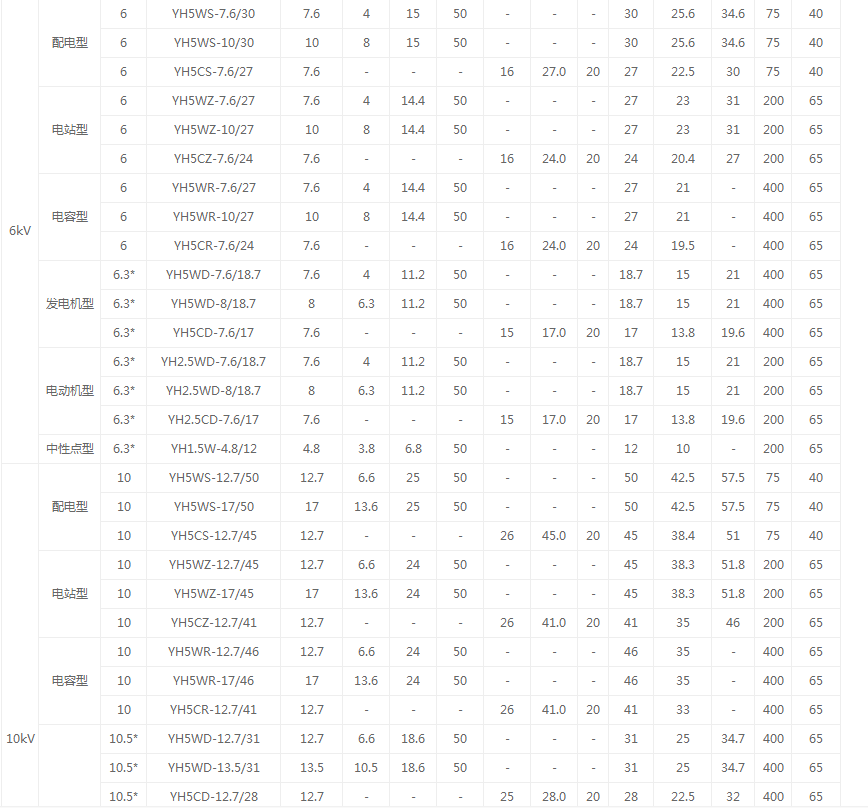

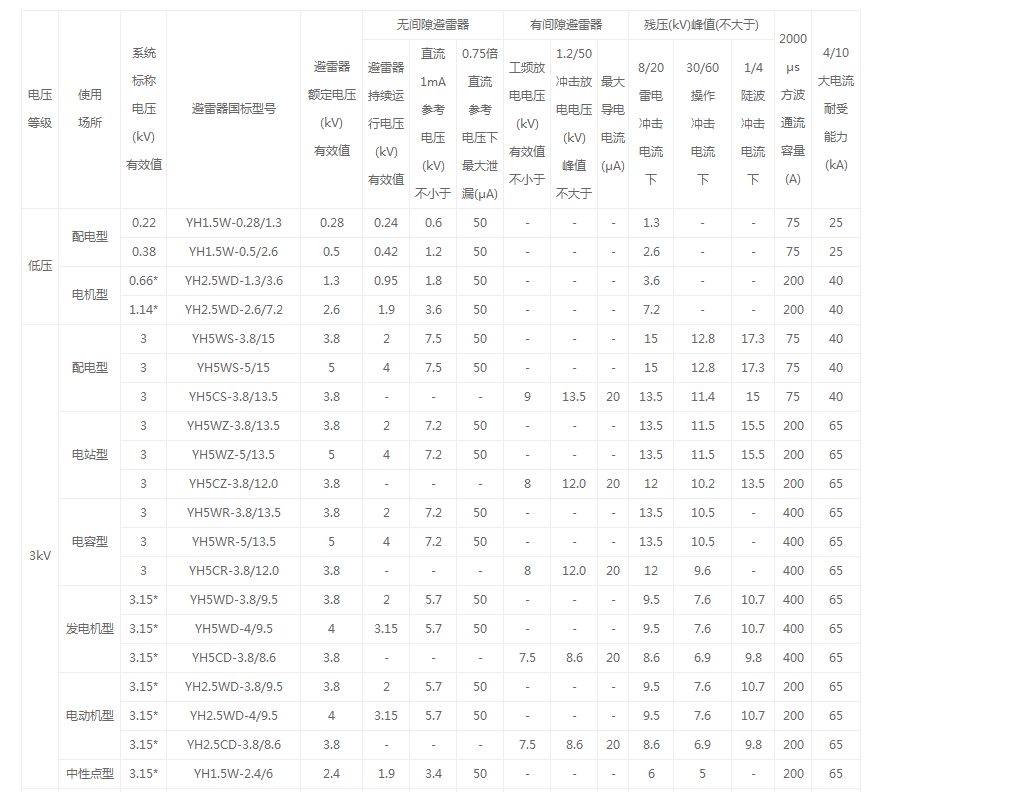

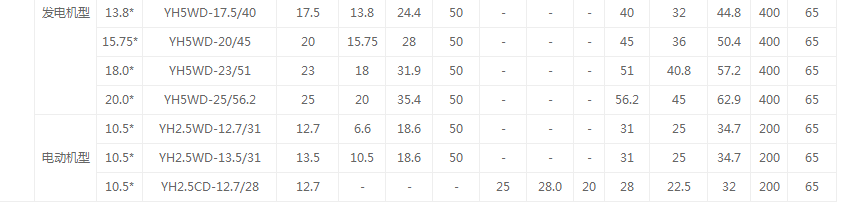

以下为常规避雷器的典型参数表，按电压等级从低到高排列，方便用户查找。

注：
1) 每一种国标型号均可衍生数个型号的产品，限于篇幅，不一一列出，用户如有型号上的疑问可直接咨询我公司技术部；
2) “系统标称电压”栏中，带＊的数据，为电机保护类避雷器对应的电机额定电压； “工频放电电压”栏中，带＊的数据，为110kV以上高压避雷器工频耐受电压有效值；
3) 由于用途和电压等级较多，未特别指明避雷器30/60操作冲击残压所对应的冲击电流值；
4) 绝大多数产品可配套脱离器、计数器等配件，配脱离器加“L”，配计数器在型号后加“J”。

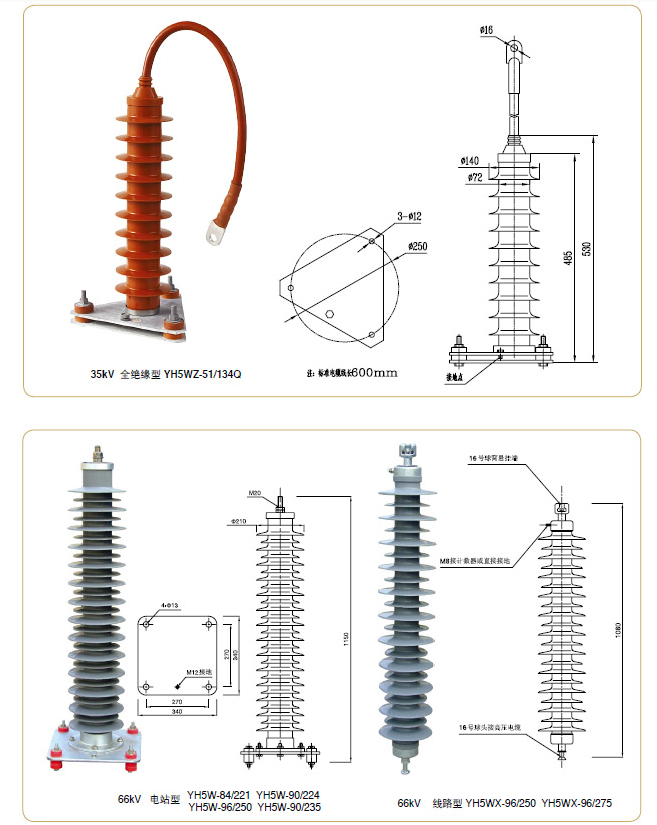

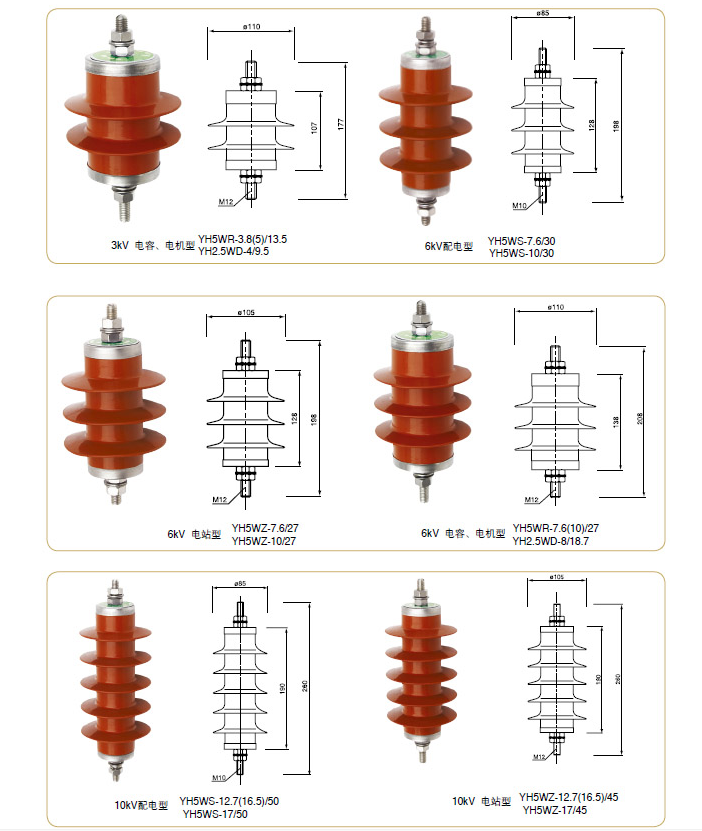

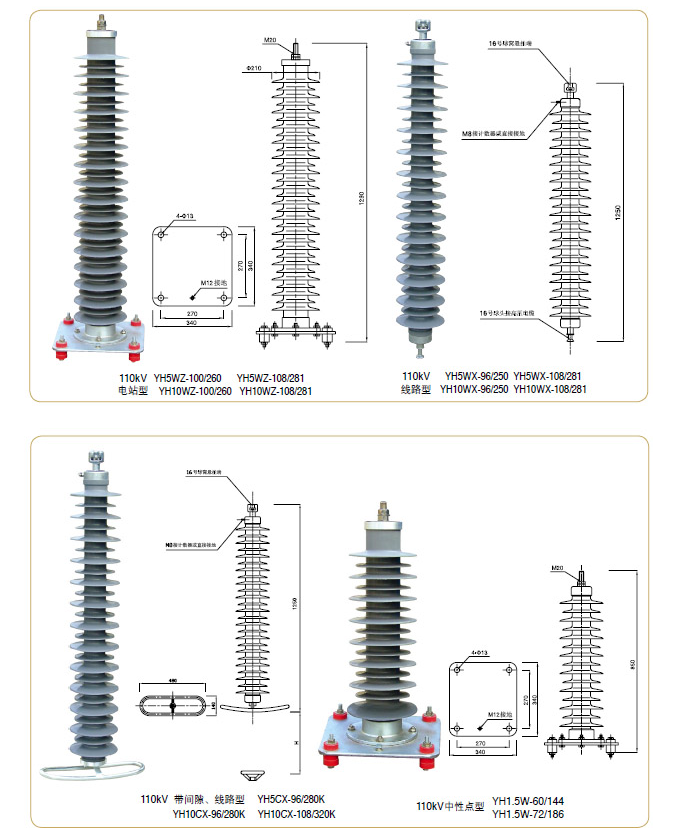

复合外套避雷器参数总表 (配电型、电站型、电容型、电机型、线路型、中性点型、串联间隙型、铁道型)

本产品型号按JB/T 8459-2006《避雷器产品型号编制方法》规定进行编制，无间隙产品执行GB 11032-2000《交流无间隙金属氧化物避雷器》标准；有间隙产品执行J B/T 9672-2005《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确定义的重要参数及配置方式，按DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》的要求修正执行。

本产品使用于交流220kV及以下发电、输电、变电、配电系统，用于将雷电和系统内部操作过电压的幅值限制到规定的水平，是整个系统绝缘配合的基础设备。同时，本产品不能用于限制谐振过电压，系统消谐需要采用其它方式。

3.1 常规产品正常使用条件如下：

(1) 环境温度：不高于+40℃，不低于-40℃；

(2) 海拔：不超过3000m；

(3) 电源频率：50±2Hz；60±2Hz；

(4) 最大风速：35m/s；

(5) 免清扫条件：中等污秽及以下地区；

(6) 对无间隙产品，长期施加的工频电压不得超过避雷器持续运行电压；

(7) 对有间隙产品，安装点短时工频电压升高不得超过避雷器额定电压。

3.2 长期使用于以下异常条件，避雷器需特别制作，定货时应说明：

(1) 温度或海拔超标(如高原、热带、寒带、全封闭柜用、靠近电炉等);

(2) 使用环境存在严重潮气或腐蚀性气体杂质(如水上、盐场、化工厂等);

(3) 强紫外线辐射(如高原、强日照干旱地区等);

(4) 特重污秽地区(如矿山工作面、建筑工地工作面等)。

避雷器是电力系统各类电气设备(如变压器、电抗器、电容器、发电机、电动机、PT、CT、断路器、接触器等)绝缘配合的基础，由避雷器的保护性能确定电力系统所有电气设备的内外绝缘指标(短时工频耐压、雷电冲击耐压和操作冲击耐压等)。

金属氧化物避雷器，俗称“氧化锌避雷器”，是二十世纪八十年代由美、日等国家开始在国际上普及推广的新一代避雷器，是常规避雷器中最先进的产品。我国自八十年代中期全面引进该项技术后，通过多年实践消化，目前各专业避雷器厂的交流避雷器性能与美、日、西欧等国的最先进产品差距不相上下，真正达到了国标全部要求的产品也可以满足国际 IEC标准的要求。

该产品核心工作元件采用以氧化锌为主的多元金属氧化物粉末烧制，具有优异的非线性伏－安特性，陡波响应快，通流容量大。有间隙产品采用自吹间隙，带均压照射结构，降低了放电的分散性，冲击系数小。

复合绝缘外套的采用，顺应了国际电力产品小型化、安全化、免维护的发展趋势。高分子有机复合材料与传统的陶瓷和玻璃等无机材料相比，具有体积小、重量轻、耐污秽免清扫、防爆防震动的优点，是集成化、模块化的中高压输变电成套设备中首选的防雷元件。

执行标准

本产品使用于交流220k V及以下发电、输电、变电、配电系统，用于将雷电和系统内部操作过电压的幅值限制到规定的水平，是整个系统绝缘配合的基础设备。同时，本产品不能用于限制谐振过电压，系统消谐需要采用其它方式。
