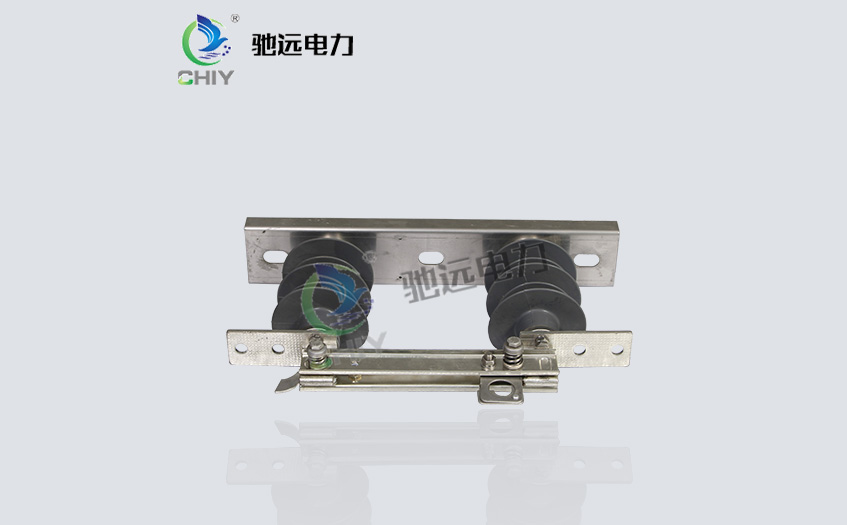

GW9-12/630户外隔离开关

☆ 海拔：不超过1000m，如海拔高于1000m，则额定绝缘水平应进行相应修正；

☆ 环境温度：上限+45℃，下限-40℃，最热月平均气温30℃，最大日温差25K；

☆ 太阳辐射强度（户外）：0.1W/cm2；

☆ 风速/风压（户外）：34m/s（700Pa）；

☆ 污秽等级：e级；

☆ 覆冰厚度：≤20mm。

☆ 湿度：日相对湿度平均值≤95%，月相对湿度平均值≤90%；

☆ 耐受地震能力：水平加速度0.3 m/s2，垂直加速度0.15 m/s2；

☆ 安全系数：正弦共振三周波，安全系数1.67以上。

☆ 在产品结构和耐腐蚀方面作了重大改进，合闸后导电板具有自锁功能，分闸时拉动钩环自动解锁，其安装底座、导电弹簧及弹簧盖、自锁装置的锁板、锁钩及锁钩弹簧、标准件全部采用SUS304无磁不锈钢制造，表面亮化处理，耐腐蚀能力强；

☆ 导电板设有止动销，最大旋转开口不小于160度。导电板触头处设有不锈钢夹簧，经钝化处理、铆装安装，高弹性，保持接触压紧力；

☆ 主导电回路零件材质均为T2紫铜，静触头和接线板为整体型材拉制，彻底解决了以往静触头和接线板焊接引起的接触不良问题；

☆ 主回路导电部件表面全部镀银，厚度不小于20μm，用封闭抗氧化处理技术，表面镀层光亮持久抗氧化能力强，导电性能优良,回路电阻≤80μΩ；

☆ 接线板为双孔式结构，采用硬态铜合金材质，外层采用镀银工艺；

☆ 采用外压式触头弹簧，导电触头为面接触“圆弧”式结构、高均匀压力、自净式，接触压力长期保持不变，保证产品长期运行安全可靠；

☆ 绝缘子采用高强瓷或硅橡胶复合材料，大爬距设计，满足e级防污要求，并具有良好的抗污秽能力和运行特性；

☆ 带电部位的最小对地距离大于200mm，断口间距离大于230mm，适合高海拔地区使用。

(H)GW9-12系列户外高压交流单相隔离开关(以下简称“隔离开关”), 供1 0kV线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

隔离开关符合GB 1985—2014《高压交流隔离开关和接地开关》、DL/T 486—2010《高压交流隔离开关和接地开关》等技术标准。
