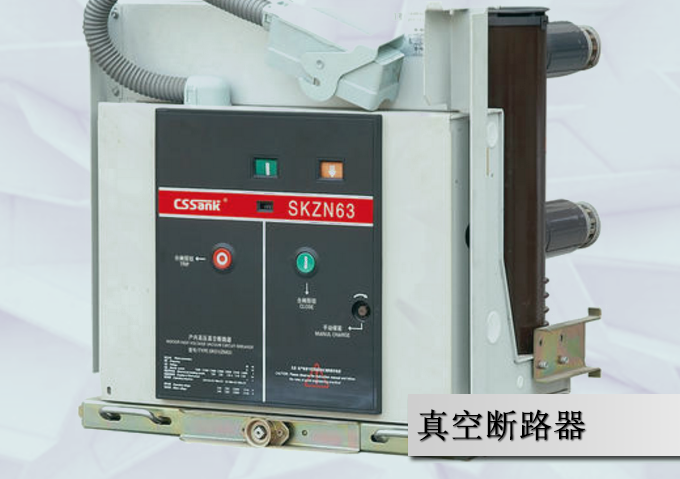

真空断路器不能正常合闸原因分析及对应处理

真空断路器不可以一切正常合闸剖析的步骤：常见故障状况、常见故障搜索、常见故障解决、防范措施。

一、常见故障状况：　　

某局某l0kV配电设备所的开关电源柜中ZN3型真空断路器电动式合闸合不上(合闸铁心得电后姿势，但合不上闸)；应用合闸棒能够一切正常合闸。

二、常见故障搜索：　　

(1)查验控制回路合闸铁心得电姿势，表明合闸电源电路没有问题。随后对跳电电源电路开展查验，发觉电动式合闸合不上时，维护电源电路光子牌沒有运行，吸合铁心都没有姿势，从而清除了维护跳电的很有可能。

(2)查验真空断路器组织 隔离开关电动式合闸合不上，用合闸棒迟缓合闸可以合上，因此猜疑是合闸铁心上的摆杆外伸长短不足，使铁心合闸时不可以升到最高处。将合闸铁心拆下来查验，沒有发现问题。手动式合闸实验时，观查到合闸铁心已将扇形板充足顶起，而且扇形板顶尖表面高过支架滚轴。隔离开关輔助电源开关为压接式电源开关，接触点姿势优良,不会有隔离开关合闸电源电路常闭点太早断掉的难题。

(3)最终历经认真观察，发觉隔离开关在使用 合闸棒合上闸后，支架并沒有充足支撑点扇形板，仅支撑点在扇形板的边沿。这是由于真空断路器长期性运作，分、合闸频次太多，导致合闸扇形板的边沿和支架滚轴损坏比较严重，使扇形板顶尖表面不可以处在支架滚轴的正中间。当用合闸棒合闸时，因为迟缓合闸，合闸振动小，加上滚轴与扇形板中间有滑动摩擦力，使隔离开关可以合闸；当电动式合闸时，因为合闸时振动大，造成扇形板从支架上滑掉，导致电动式合闸失败。

三、常见故障解决：　　

调节图下中的支架调整螺丝，将其撤出到可使扇形板顶尖表面处在支架上滚轴的正中间部位，这时，滚轴与扇形板表面的点接触至扇形板前面边沿间距应维持3-4mm。再度开展真空断路器电动式合闸时，合闸取得成功。常见故障得到解决。

四、防范措施：　　

因为此常见故障比较隐敝，提升了常见故障清查的难度系数。因而，在维修时要关键提升对运作時间较长的真空断路器组织 的查验。发觉支架支撑点扇形板不及时时要立即调节。
