真空断路器接线方法介绍

发布时间：2020年10月31日浏览量： 603 【返回上一页】

真空断路器布线方法包括前部、后部、插件、部件机柜，如果客户没有特殊要求，则根据前板供应，前板布线是常用的布线方法。

板后布线方法：板后布线的大特点是不重新连接真空断路器，只需断开前开关电源即可。由于该结构独特，商品工厂已按照设计方案规定配备专用安装板和安装螺丝及接线螺丝，大空间真空断路器的接触可靠性会立即危及真空断路器的所有正常应用，因此安装时必须受到重视，并严格按照生产工厂规定进行安装。

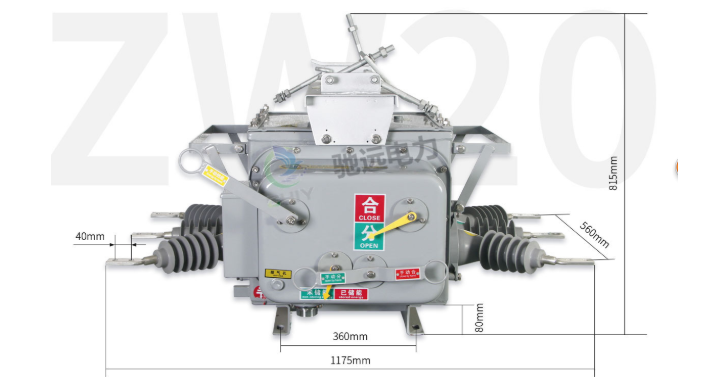

真空断路器

插件布线：设备组的安装板上有一个真空断路器的安装座，安装座上有6个电源插头，真空断路器的连接板上有6个电源插座。安装座的表面有连接板或安装座后面的地脚螺栓，安装座预先连接电源插头和负载线。应用时，立即将真空断路器插入安装座。如果真空断路器坏了，拔下来只需要更换一个。它的拆卸时间比板前、板后接线短且方便。因为插入、拔出必须要有一定的人力资源。因此，我国的插件商品其外壳电流限制在400A。因此，可以节省维护和拆卸时间。插件真空断路器安装时，应确保真空断路器的电源插头未拧紧，并安全拧紧真空断路器，以减少电路阻力和提高可靠性。

配件柜布线：真空断路器的出入抽屉柜在遥控器上顺时针或反方向旋转，主电路和二次电路均使用插件结构，消除移动设备所需的隔离器，保证1机2用，提高应用合理性，对实际操作和维护非常方便，提高了安全系数和可靠性。特别是抽屉柜座的主电路接触刀座与NT型熔融真空断路器多才多艺。
