真空断路器谐振过电压的详细介绍

发布时间：2020年09月01日浏览量： 485 【返回上一页】

真空断路器，针对繁杂的电路系统，由一系列具备不一样自振频率的震荡控制回路构成，其震荡标准为感抗和容抗相同，即一，或∞L=，因而谐振频率(原有自振频率)fo=。在开展电源开关实际操作或产生系统软件单相接地时，因为瞬变全过程开关电源波型会造成某类转变，非正弦交流电的开关电源波型带有一系列的谐波电流。当电源电路中的自振频率之一与开关电源谐波电流频率之一正好相同时，便会产生这一频率的谐振过电压。谐振是一种平稳状况，谐振过电压的延迟时间很有可能较长，一旦产生，通常导致比较严重的不良影响。

磁铁谐振过电压

一切正常状况下，电源电路中电感器超过电容器，但因为种种原因使电感器工作电压上升，电感器磁饱和状态，感抗减少，出現感抗与容抗相同，乃至感抗低于容抗产生相位差翻转，造成磁铁谐振，激起造成不断的较高幅度值的磁铁谐振过电压，磁铁谐振过电压不容易超出3倍相电压。

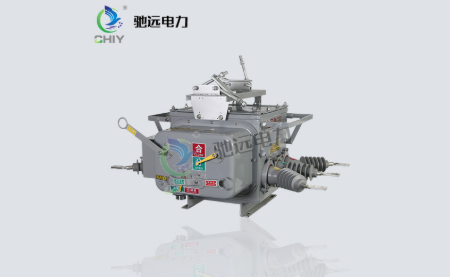

真空断路器

实践活动说明，大多数在1．5～2倍中间。磁铁谐振能够是基波谐振、高次谐波谐振、分次谐波电流谐振。这类谐振造成的过电压的幅度值尽管不高，但因过电压频率通常远小于额定值频率，铁芯处在高宽比饱和，其表达形式可能是相对性地工作电压上升、自感电动势过大或者以低頻晃动，造成绝缘层短路故障、高压避雷器爆裂、低值零序电压份量造成、虚无缥缈接地装置状况出現和有误的接地装置标示。比较严重时还很有可能引起维护错误操作或在互感器中出現过电流量造成TV烧毁。虽然10kV安置了一次消谐器，但一次消谐器是在产生谐振之后才会起功效，磁铁谐振能够不断长时间，仅仅因为一次消谐器的功效，谐振延迟时间很短，但并不可以从根源避免谐振。

真空断路器不论是实际操作过电压、线形谐振，還是磁铁谐振，都应在10kV母线槽侧安置了过电压保护装置、一次消谐器。
