真空断路器的线路接法有着哪几种？

发布时间：2019年09月25日浏览量： 571 【返回上一页】

真空断路器做为新型隔离开关，在供电系统获得运用。真空断路器具备开断容积大、灭弧特性好、机械设备长寿命、运作维护保养量小、维修期长等特性。真空断路器的布线方法有板前、板后、插式、零件柜，客户未有要求，均按板前交货，板前布线是普遍的布线方法。

（1）板后布线方法：板后布线较大特性是能够在拆换或检修隔离开关，无须再次布线，只需要将前面开关电源断掉。因为该构造独特，商品原厂时已按设计方案规定配备了专用型安裝板和安裝螺丝及布线螺丝，必须需注意的是因为大空间隔离开关触碰的可信性将立即危害隔离开关的一切正常应用，因而安裝时务必造成高度重视，严苛按生产厂规定开展安裝。

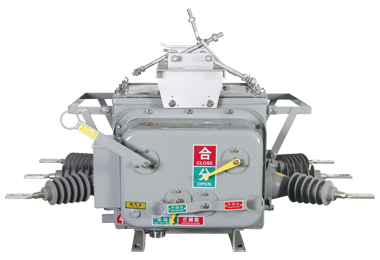

真空断路器

（2）插式接线：在成套设备设备的安裝板上，先安裝1个真空断路器的安裝座，安裝座上6个电源插头，隔离开关的联接板上带6个电源插座。安裝座的表面有联接板或安裝座后有地脚螺栓，安裝座事先接好电源插头和负荷线。应用时，将隔离开关立即插到安裝座。假如隔离开关坏掉，要是拔出来坏的，换掉一只能的就能。它的拆换時间比板前，板后布线要短，且便捷。因为插、拔必须必须的人力资源。因而现阶段在我国的插式商品，其壳架电流量限定在较大为400A。进而节约了检修和拆换時间。插式隔离开关在安裝时要查验隔离开关的电源插头是不是卡紧，并应将真空断路器安全性拧紧，以降低接触电阻，提升可信性。

（3）抽屉式布线：真空断路器的出入柜子是由遥杆顺时针方向或反方向旋转的，在主控制回路和二次回路中都选用了插式构造，省去了移动式所务必的信号隔离器，保证一机二用，提升了应用的合理性，一起给实际操作与维护保养产生了挺大的便捷，提升了安全系数、可信性。非常是柜子座的主控制回路触刀座，可与NT型熔隔离开关触刀座通用性，那样在紧急情况下可插如断路器供电系统。

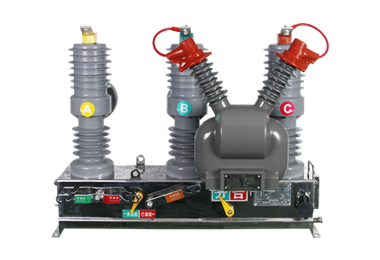

真空断路器
