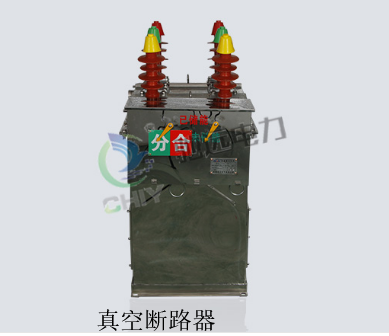

真空断路器的原理及结构

发布时间：2021年03月27日浏览量： 781 【返回上一页】

真空断路器生产厂家对真空断路器的生产是相当的复杂的。根据使用条件，可分为室内型（znx**）和室外型（zwx**）。

该机构为电能储存、电开关断开、具有手动功能。整个结构由开关弹簧、储能系统、过流释放、开关线圈、手动开关系统、辅助开关、储能指示等部件组成。

真空断路器的原理及结构

真空断路器利用高真空电流通过零，等离子体迅速扩散和熄灭电弧，达到切断电流的目的。

动作原理

储能过程：当储能电机14通电时，电机驱动偏心轮转动，辊子10和连接板7通过抵靠在偏心轮上的辊子10摆动，推动储能棘爪6摆动。棘轮11旋转，并且当棘轮11上的销抵靠储能衬套32的板时，两者一起移动以伸长悬挂在储能衬套32上的闭合弹簧21。储能套32通过定位销13固定，保持储能状态。同时，储能衬套32的臂推动行程开关5，切断储能电机14的电源。储能爪抬起，棘轮可靠断开。

闭合操作过程：当机构接收到闭合信号（开关断开，储能）时，闭合电磁铁15的铁心向下吸，定位器向13个方向逆时针方向拉动，储能保持，t闭合弹簧21驱动储能套筒32逆时针旋转，凸轮压力驱动套筒30。驱动连接板29和摇臂27移动，使摇臂27固定半轴25，机构处于关闭状态。此时，联动装置28将定位部件锁紧，使定位牛不能逆时针旋转，从而达到联动机构的目的，保证机构不能在关闭位置关闭。

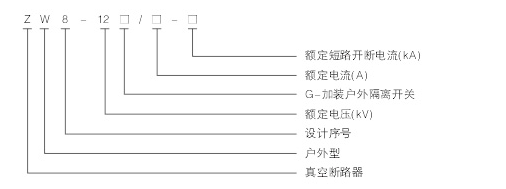

真空断路器型号说明
