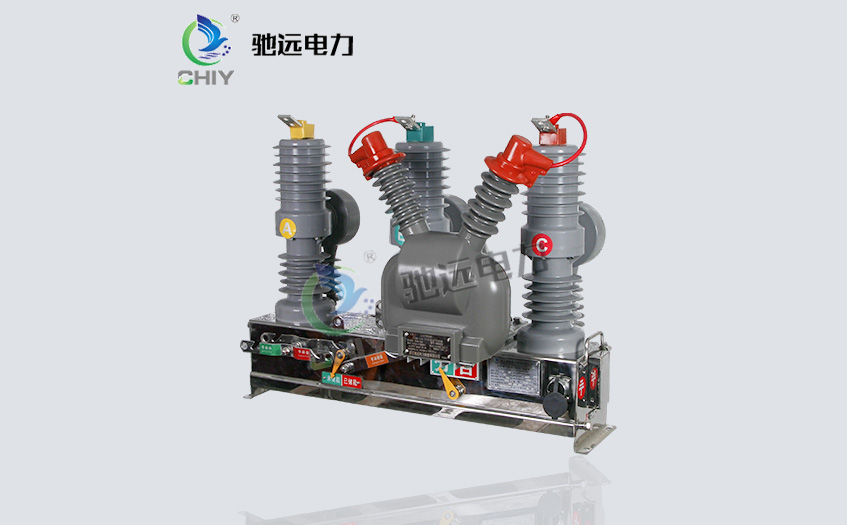

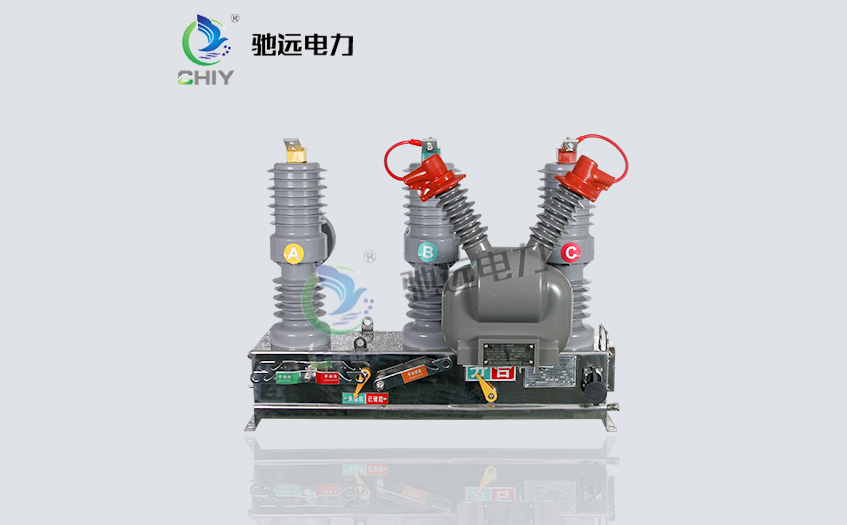

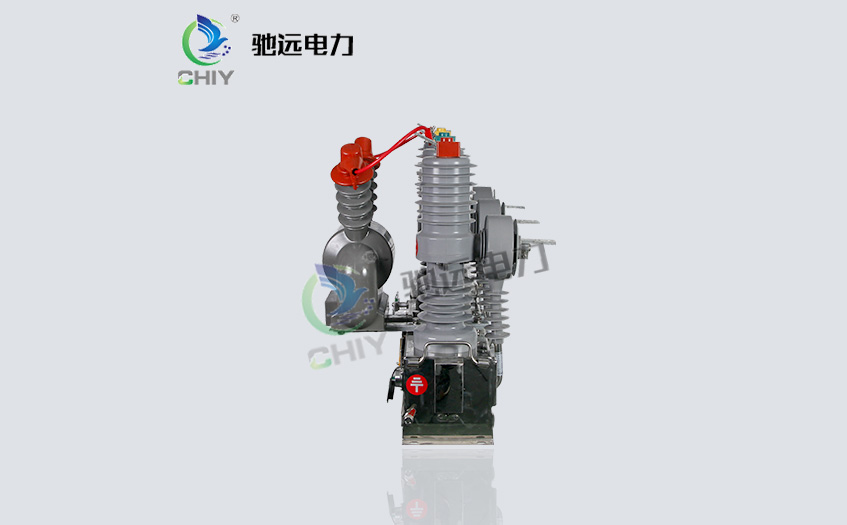

ZW32-12F/630-20户外高压真空断路器

海拔: 不超过1000m, 如海拔高于1000m，则额定绝缘水平应进行相应修正;

环境温度: 上限+45℃, 下限-40℃，最大日温差25K;

湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;

太阳辐射强度: ≥0.1W/cm2;

风速: 34m/s;

风压: 700Pa;

污秽等级: e级;

覆冰厚度: ≤10mm;

耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。

总体结构为三相支柱式, 壳体密封性能良好;

外壳 (箱体) 采用SUS304无磁不锈钢材料, 经进口氩弧焊机精密焊接并亮化(抛光)处理, 外观精美, 永不锈蚀;

真空灭弧室通过绝缘拉杆与操动机构连接, 性能稳定可靠;

真空灭弧室与主导电回路及绝缘支撑等部件用环氧树脂经APG工艺浇注成一个有机的整体, 并采用硅橡胶包封,具有良好的抗凝露性能和机械强度;

采用高性能的小型化弹簧操动机构, 其结构简单, 机械寿命长, 兼具电动、手动储能及分、合闸操作功能;

结构新颖, 体积小, 重量轻, 便于安装;

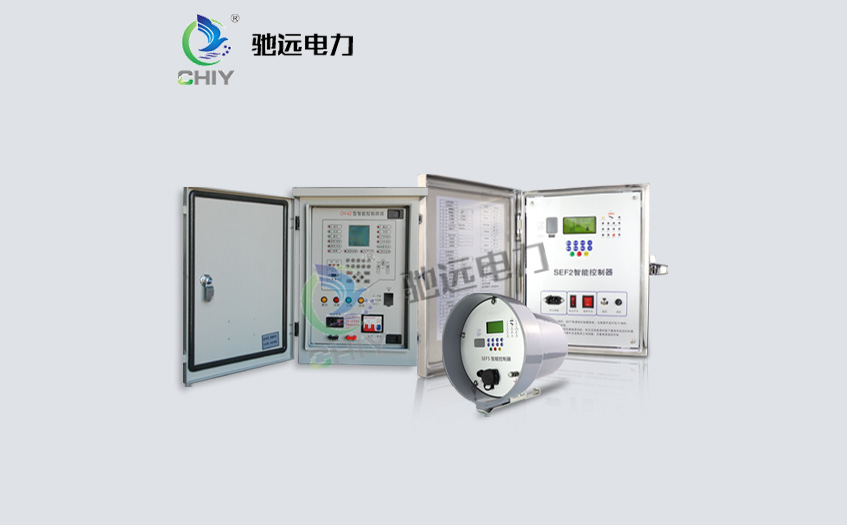

可实现三段式保护、零序接地保护、重合闸及远方通信等功能。

ZW32-12(F)□/T系列户外高压交流智能真空断路器(以下简称“智能断路器”), 为额定电压1 2kV、三相交流50Hz的户外高压配电开关设备, 主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流, 适用于变电站及工矿企业配电系统中作保护和控制之用, 亦可用于农村电网等需要频繁操作的场所。

智能断路器符合GB 1984—2014《高压交流断路器》、DL/T 402—2007《高压交流断路器订货技术条件》、DL/T 403—2000《12kV～40.5kV高压真空断路器订货技术条件》及DL/T 721—2013《配电自动化系统远方终端》 等技术标准。
