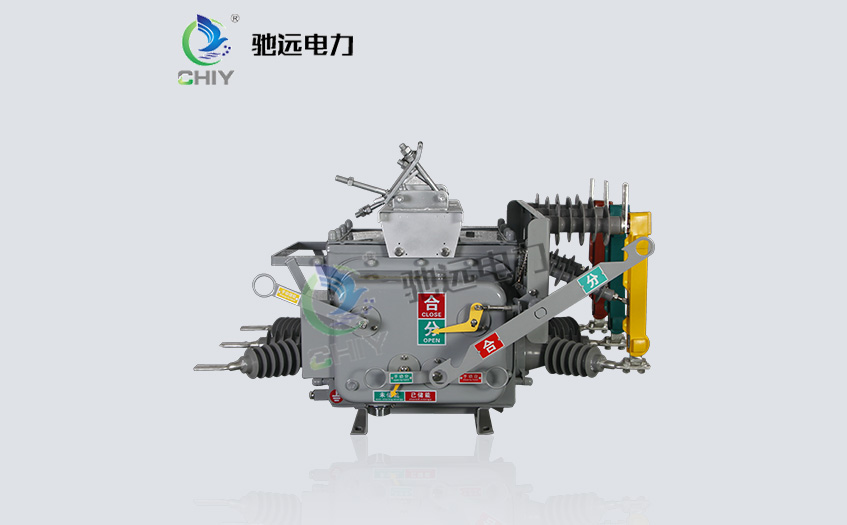

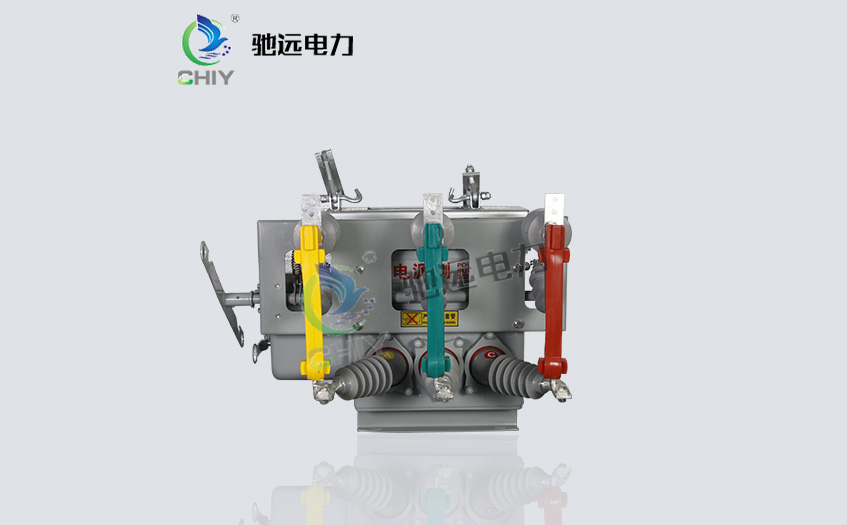

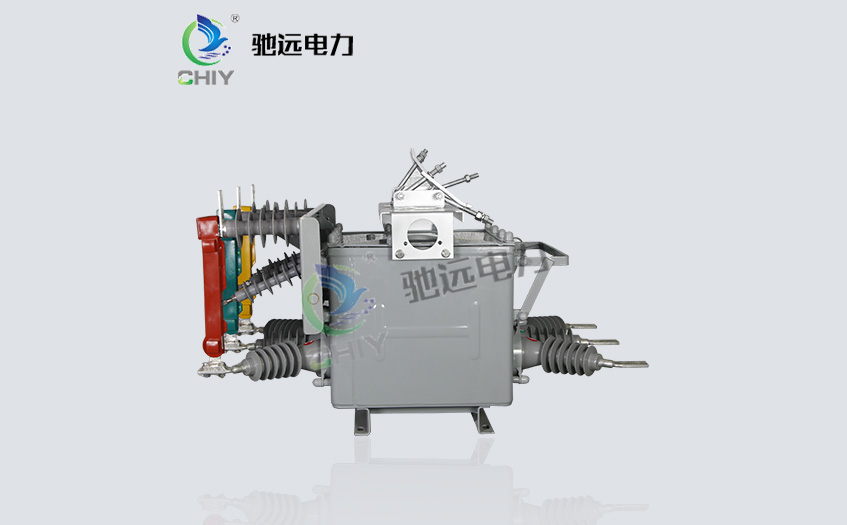

ZW20A-12户外高压分界真空断路器带隔离

☆ 海拔: 不超过1000m, 如海拔高于1000m, 则额定绝缘水平应进行相应修正;

☆ 环境温度: 上限+45℃, 下限-40℃, 最大日温差25K;

☆ 湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;

☆ 太阳辐射强度: ≥0.1W/cm2;

☆ 风速: 34m/s;

☆ 风压: 700Pa;

☆ 污秽等级: e级;

☆ 覆冰厚度: ≤10mm;

☆ 耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。

1、兼容智能电网：可实现三级保护，零序接地保护，重合闸和远程通讯功能;

2、操作灵活方便：本产品是集电能储存、电气分离与关闭于一体，同时具有手动储能、手动分离与集成，可近距离或远距离操作。

3、低工作功率和高可靠性：新设计的小型电动弹簧机构(约30W)的工作负荷降至最低水平。

4、密封性能可靠：SF6压力表为零压力，采用成熟的密封结构技术，密封性能可靠，不易泄漏。

5、进出口方式独特：采用硅橡胶套管使端子间绝缘距离大，外绝缘性能优异。

6、使用安全：箱体顶部装有防爆装置。即使有内部故障，也不会有高温气体或飞溅泄漏。

7、安装方法是灵活的：它可以通过升降杆或坐式安装。

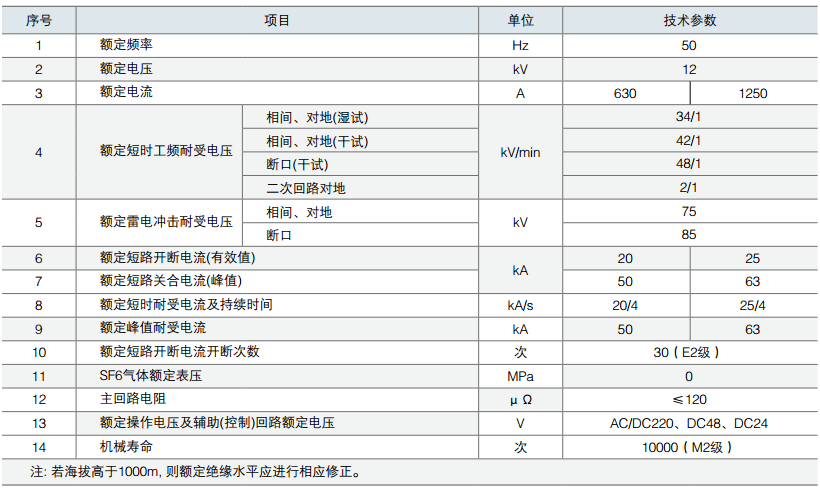

8、额定电流大，达1250A，开断能力强，达25kA。

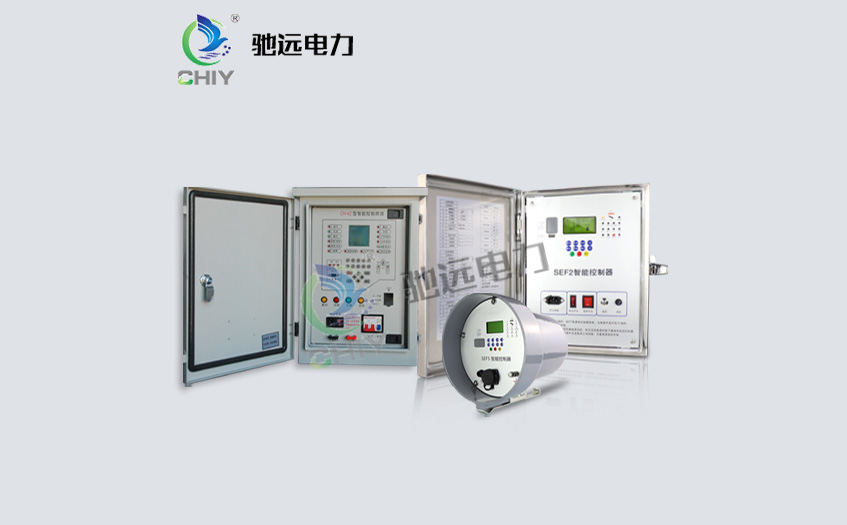

ZW20-12F系列户外高压交流边界真空断路器(以下简称“分界断路器”)，适用于三相交流50 Hz，额定电压12kV的户外高压开关设备。主要由“真空断路器“、配电自动化馈线终端、电压互感器、控制电缆等组成。断路器本体设有真空灭弧室、电流互感器、零序电流互感器等。该断路器具有远程管理模式、保护控制功能和通信功能，能够可靠地判断和检测变电站、工矿企业、城乡电网作为控制和保护的目的。特别适用于频繁运行的地市级毫安级零序电流和相间故障短路电流，实现单相接地故障和相间短路故障的自动排除。

断路器采用真空灭弧和SF6气体绝缘，箱体采用国外先进的气体密封、防爆、绝缘结构技术。整体密封性能优异，弹簧工作机构采用小型化设计，性能优异。其动作可靠性远高于我国传统的弹簧操作机构。断路器符合GB1984-2014《高压交流断路器》、DL/T 402-2007《高压交流断路器订货技术条件》、DL/T403-2000《12千伏-40.5千伏高压真空断路器订货技术条件》、DL/T 721-2013《配电自动化系统远方终端》的技术标准。
