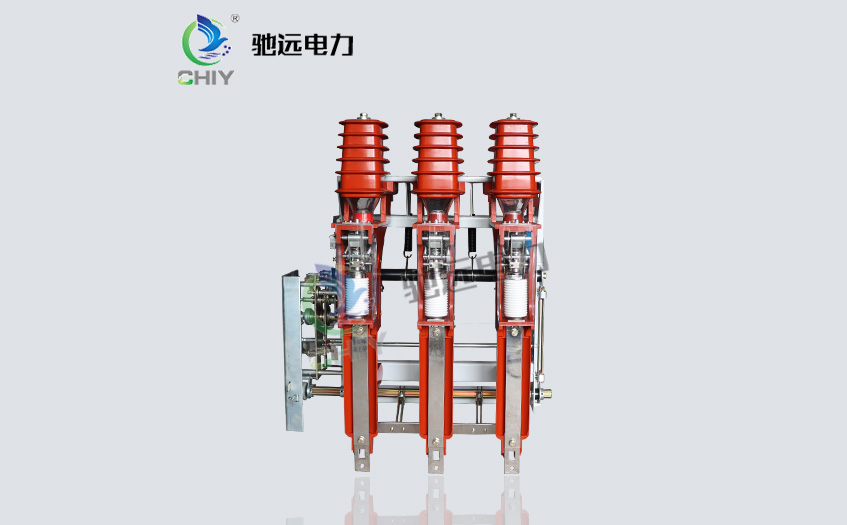

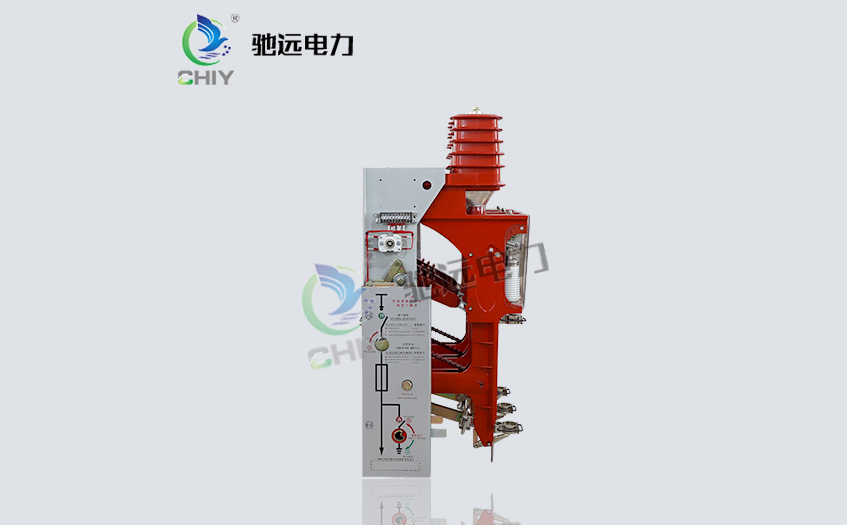

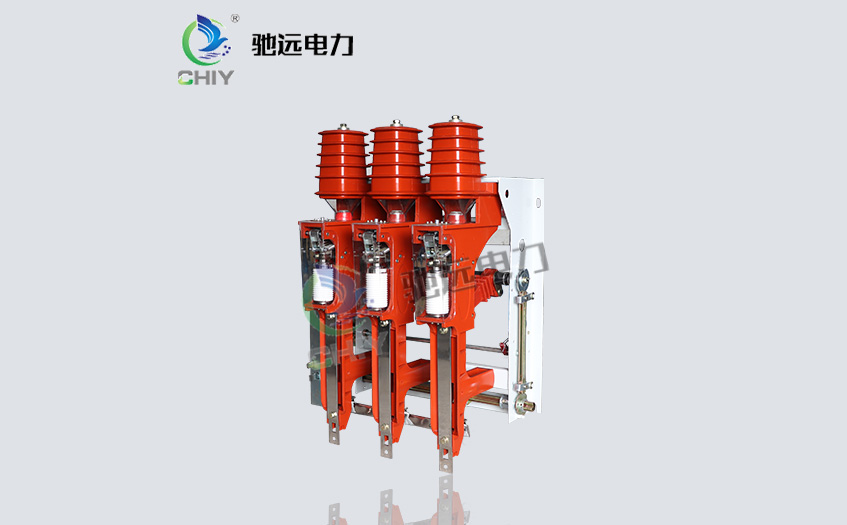

FZN25-12RD /630-20高压真空负荷开关

压力气体负载开关主要在上部绝缘盖内置特殊的自燃气体材料，灭弧器独特的消弧工艺，钢钨材料的电弧点火，保证了较强的抗电弧性。

该负载开关具有明显的隔离断裂，并配有特别设计的具有防尘、防潮等功能的视觉透明罩。..

单插入式操作面板机构：是在原有的“五防”联锁基础上增加互锁装置，即开关合闸后，操作杆无法插入接地开关操作孔，当开关分闸后方可插入接地开关；如合上接地开关后，操作杆无法插入主开关操作孔，增强了防误操作。

负荷开关为框架结构，结构独特紧凑，集成了隔离开关、负荷开关、熔断器、接地开关为一体的高性能高压电器产品。

分闸时具有明显隔离断口，与同类产品相比增大了压气筒内径，增强了灭弧能力，因而具有较强开断能力。

开关分闸后具有明显隔断口有安全隔板，当接地开关合闸的同时，与接地开关联动的安全隔板自动将带电的静触头（母线室〉封闭，检修或更换熔断器绝对安全。

负荷开关为电动、手动两用，可实现远距离控制。

• 可选装辅助开关、分励及过流脱扣器。

• 可选装透明罩（也称防尘罩）代替金属隔板实现将带电的静触头（母线室）封闭。

• 真空隔离负荷开关与隔离（接地）开关之间有机械联锁防止误操作。

•负载开关配有门锁，可轻松将开关柜门与开关互锁。打开机柜门或未锁定门锁时，无法操作负载开关。接地开关未关闭时，机柜门无法打开。维护作业安全。

• 防误机构满足成套高压设备”五防”的要求。

FZN25-12/630-25压气式高压负荷开关（以下简称FZN25-12D负荷开关）是额定电压为12kV，额定频率为50Hz的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。带接地开关的负荷开关能承受短路电流。

FZN25-12/630-25型交流高压负荷开头熔断器组合电器（以下简称FN12-12（R）D组合电器），是FZN25-12/630-25负荷开关与S口LAJ（XRNT口-10）高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流；负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
