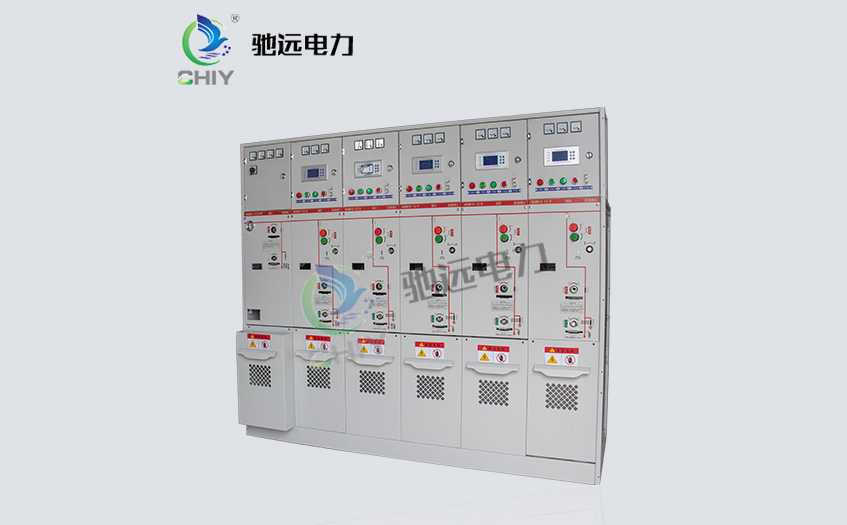

CYC-12充气式环网高压柜

使用环境：

1.海拔高度：≤4000m（当设备运行在海拔高度1000m以上时请特别注明以便制造时对充气压力进行调整）。

2.环境温度：最高气温：+55℃；最低气温：-40℃；24h内平均气温不超过35℃。

3.环境湿度：24h相对湿度平均不超过95%；月相对湿度平均不超过90%。

4.安装环境：周围空气没有爆炸性和腐蚀性气体，安装场所无剧烈震动冲击，污秽级不超过GB/T5582中的皿级。

5.抗震烈度：9度。

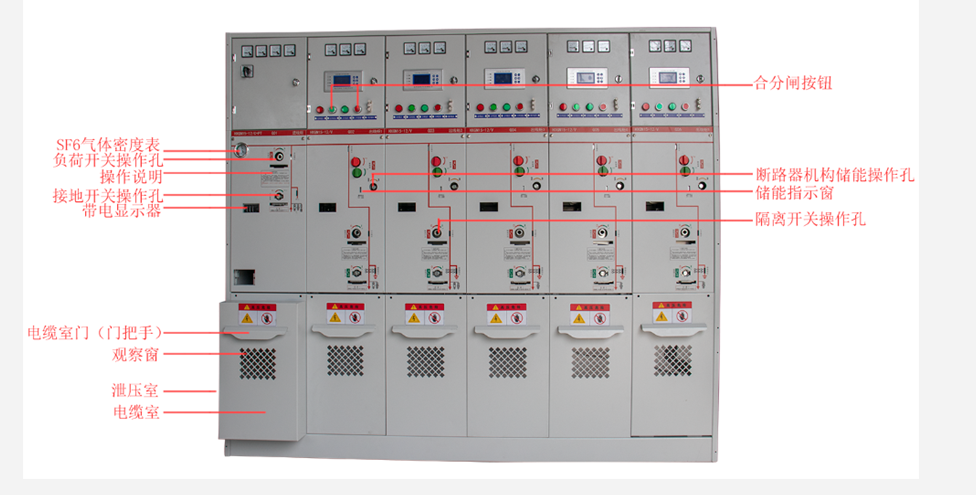

产品结构：

1.SF6气体密度表

CYC系列开关设备每个气箱均配备一个密度表，密度值不受环境温度变化，是20℃时的相应压力值，若密度表指示位置处于红色区域，表示气体压力偏低，处于绿色区域，表示气体压力正常（额定表面值为1.4bar)；

2.负荷开关操作孔

采用CYC系列开关设备配备的机构操作手柄，通过负荷开关操作孔可对负荷开关进行合、分闸操作；

3.操作说明

相应开关单元指示面板上印有开关操作说明，保证开关送电、断电操作正确，提高安全性能；

4.接地开关操作孔

采用CYC系列开关设备配备的机构操作手柄，通过接地开关操作孔可对接地开关进行合、分阐操作；

5.带电显示器

带电显示器连接套管，指示灯可显示套管处一次回路是否带电；

6.电缆室门（门把手）

在正确操作开关，回路处于接地状态下，方可打开下柜门；

7.观察窗

CYC系列开关设备每个单元电缆室门均配有观察窗，可在不开启柜门的情况下，观察到电缆室内电缆及互感器等实时情况；

8.泄压室

泄压阀位于气箱底部，泄压室与电缆室之间有金属板隔开，若气箱内压力过高时，泄压阀中的防爆膜可破裂，以释放压力；

9.电缆室

电缆室内通过符合DIN47636标准的套管，通过全绝缘、全密封可分离连接器（电缆接头）与进出线电缆连接；

10.合分闸按钮

断路器机构储能到位后，通过合分闸按钮可对断路器开关进行合、分闸操作；

11.断路器机构储能操作孔

采用CYC系列开关设备配备的机构操作手柄，通过储能操作孔可对断路器机构进行储能操作；

12.储能指示窗

13.隔离开关操作孔

采用CYC系列开关设备配备的机构操作手柄，通过隔离开关操作孔可对隔离开关进行合、分阐操作；

14.熔断器室

熔断器安装在由环氧树脂浇注的熔丝筒中，从柜体正面可方便更换。

1.模块化设计

包括负荷开关单元（C）、负荷开关+熔断器组合电器单元（F）、断路器单元（V）、计量柜单元（M）、母线PT单元（PT)等，不同模块可任意组合形成环网柜。

2.全绝缘全密封设计

CYC系列开关设备的一次带电部分（主母线）和开关本体均密封在不锈钢板焊接而成的气箱当中，主回路通过气箱上安装的符合DIN47636标准的套管与外部连接，可通过全绝缘、全屏蔽全密封的可分离连接器与进出线电缆连接，气箱防护等级达到IP67，气箱内部不受外界环境影响，具备短时抗洪水和抗凝露功能。

3.灵活扩展化设计

CYC系列开关设备可通过各种标准单元模块组合成共箱式不可扩展的固定式环网开关设备（在同一个SF6绝缘气箱内，最多可做到6单元共箱），也可以将不同模块组合设计成可扩展单元，通过专用的全绝缘全屏蔽母线连接件，实现多形式的组合，达到全模块化，能够最大限度的满足不同地区、不同形式、不同客户的需要，提供多样化的供配电设计方案。

4.安全可靠性高

一次带电部分和开关本体均密封在不锈钢气箱中，通过套管与外部连接，避免了直接接触带电体；设备具有可靠的压力释放装置和泄压通道，保证了故障发生时人身设备的安全；拥有完善的机械联锁装置，可最大程度的防止误操作。

5.自主研发的新型机构

拥有自主研发设计的弹簧操作机构，优化零部件，简化传动构造，使得机构整体更稳定，传动更加灵活，可扩展为智能化操控。联锁采用刚性连接，相对软连接更可靠。元件、微动开关及线路板，采用模块化集成方式，方便维护及检修。

6.先进的焊接密封技术

CYC系列开关设备对动密封（开关操作轴）、气压表、高压套管、防爆阀等涉及弹性密封的元件，严格控制材料的强度、硬度、压缩变形等性能，通过一系列的试验、检测手段，保证密封性能。

■气箱制造精度高：借鉴行业先进经验，引进日本三菱激光切割机和数控冲、减、折等设备保证气箱零件加工的尺寸精度，采用ABB焊接机器人，全自动焊接工艺保证焊接的效率高、气箱质量稳定，焊缝美观，防止气箱内气体的泄露和外部潮气的入侵，最大程度的保障了MGC系列充气柜的性能稳定。

■元器件高质量的控制要求：动密封、密度表、高压套管等元器件都要采用氨质谱检漏仪和X光无损探测仪检测，相关绝缘件要经过局放检测，确保元器件的高质量，提高气箱的密封性能。

■完善的检漏技术：除元器件的质量控制外，气箱经装配、充气后，还要采取进一步的100%检漏。

■高标准的要求：气体年相对泄露率<0.01%，远高于国家标准规定的<1%技术要求。

7.自动化流水线

先进的自动化流水线以及完善的工业流程生产，确保生产效率，提高装配精度。

8.出厂检验项目：

■产品装配检验

■氨质谱检漏检验

■耐压检验

■机械特性检验

■主回路电阻测量

■Sf6气体水分含量测定

■外观检验

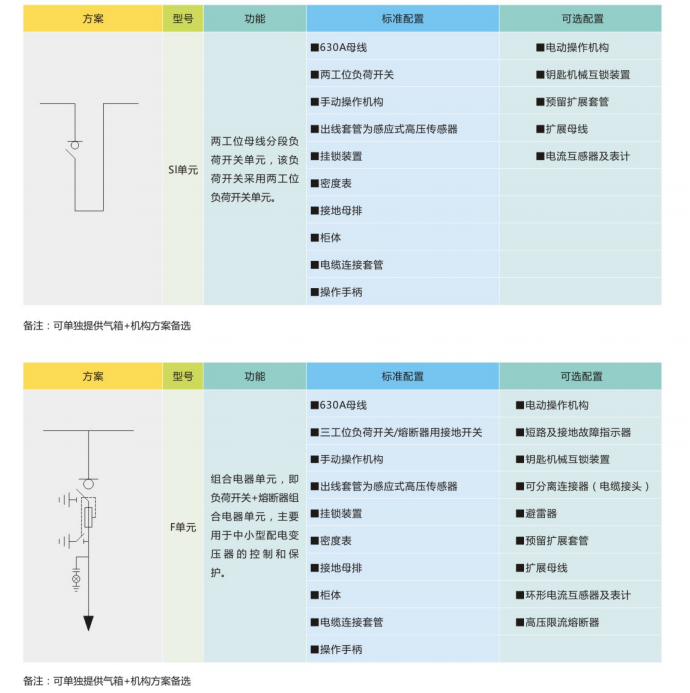

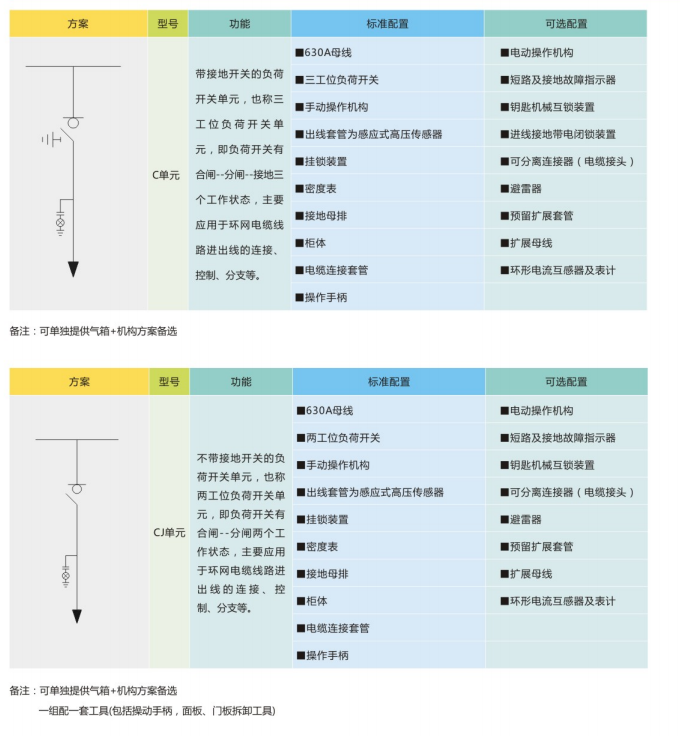

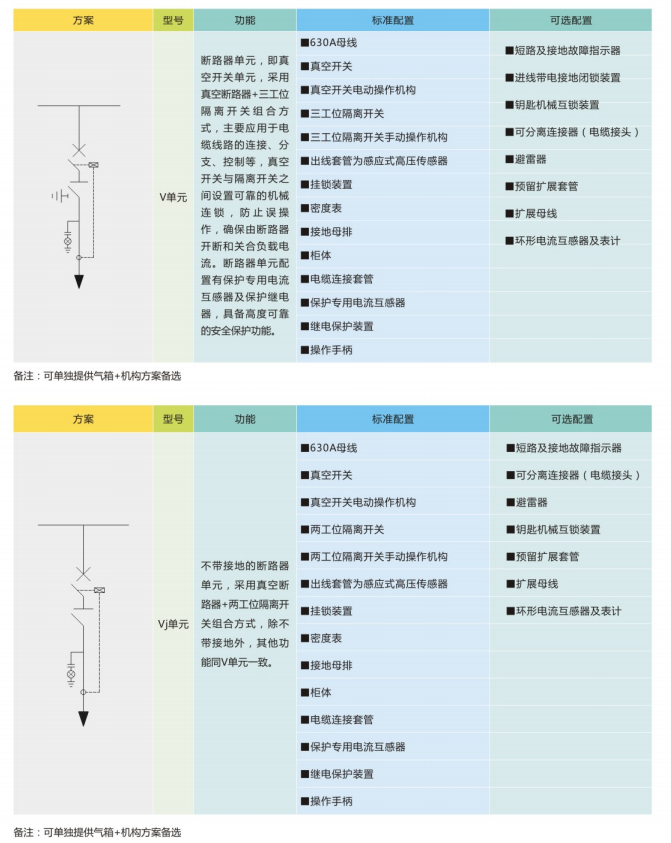

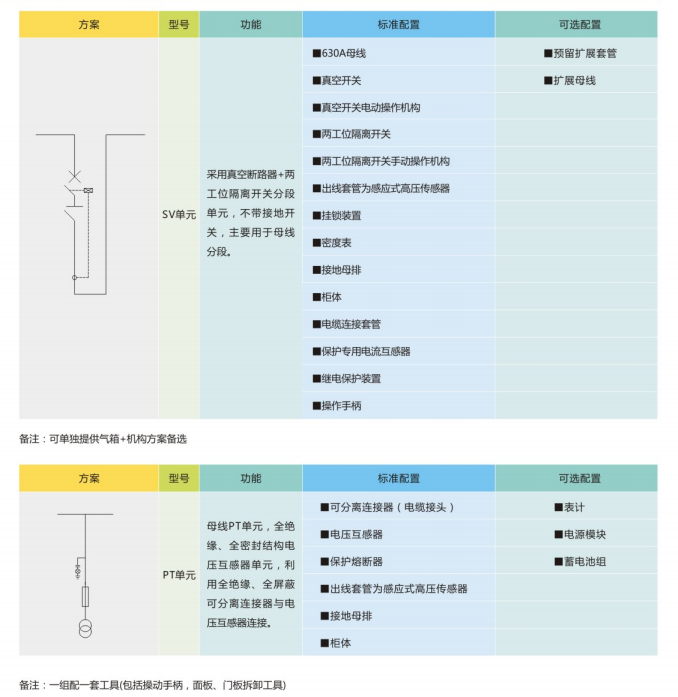

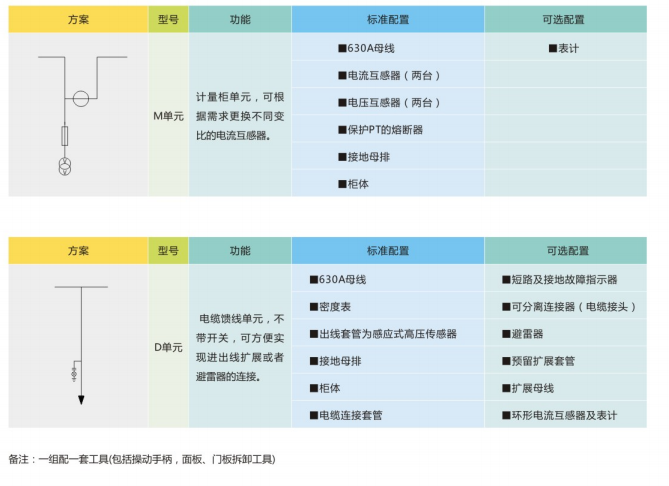

基本单元方案

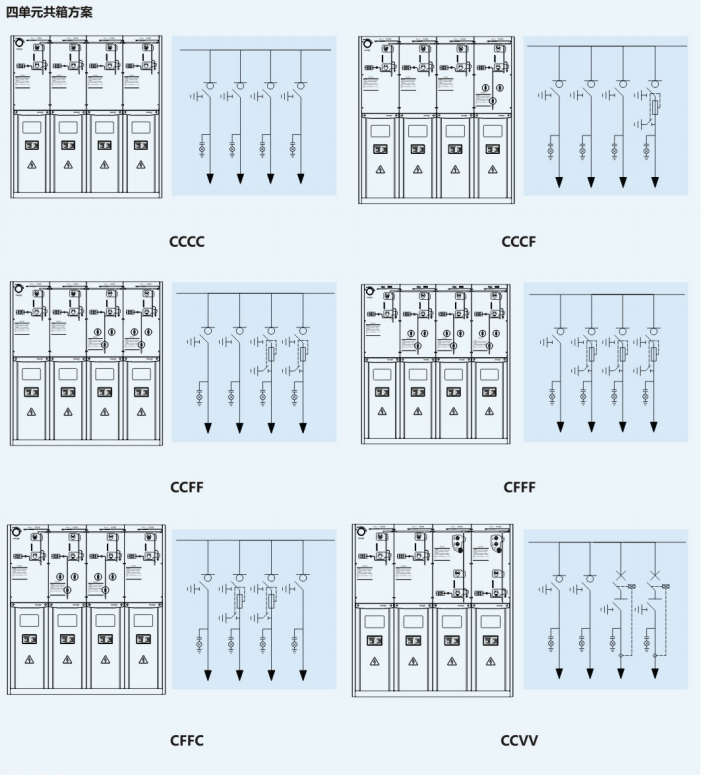

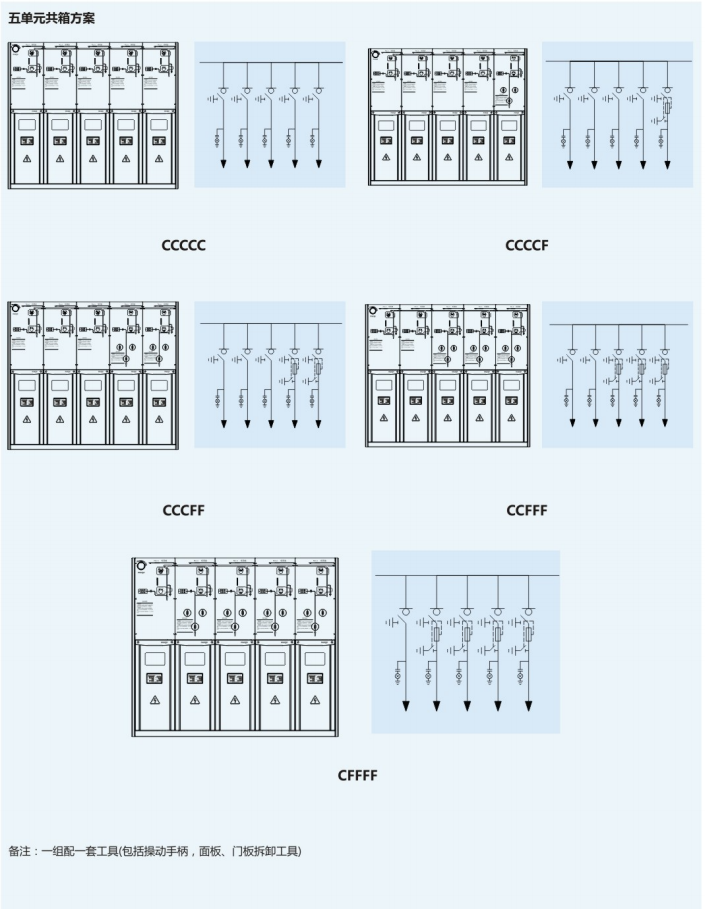

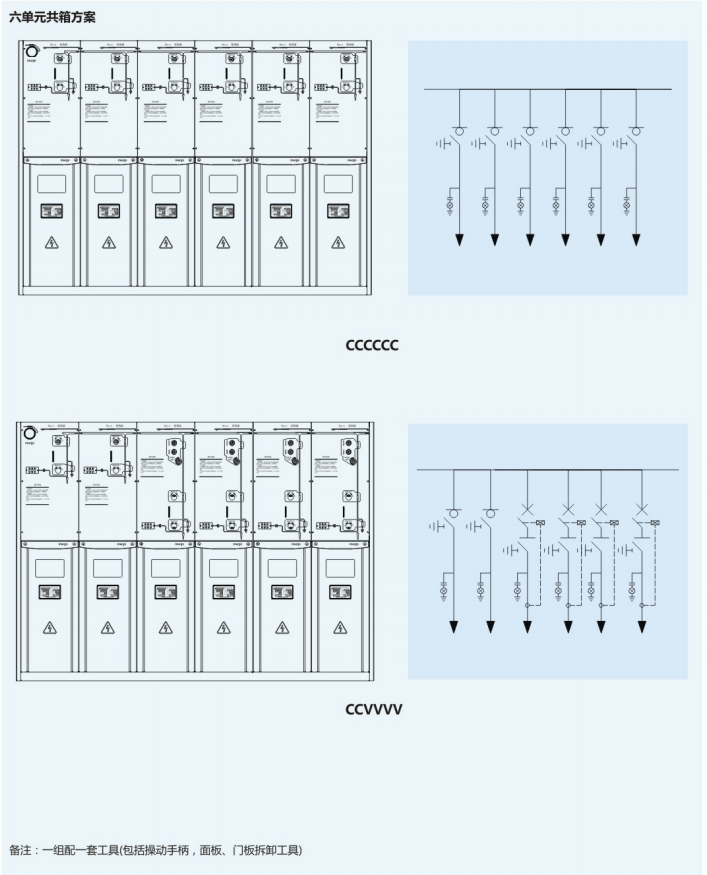

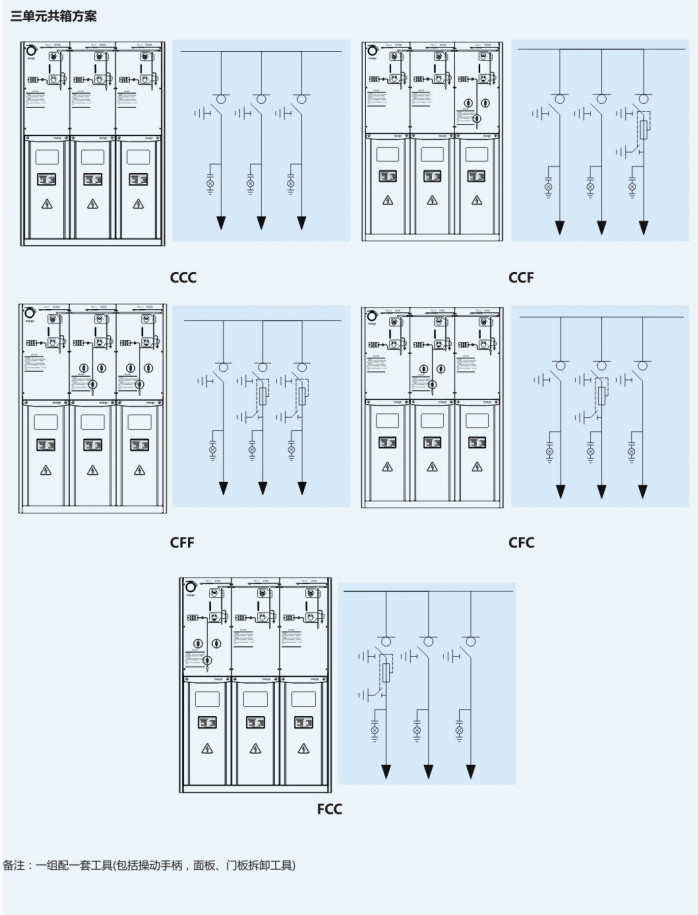

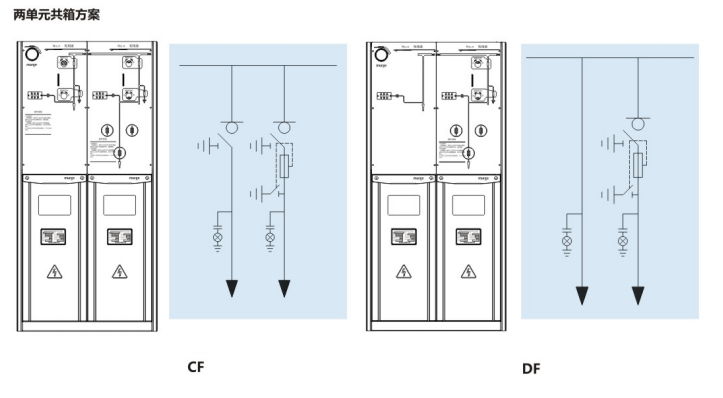

组合单元方案

CYC开关系列的组合方案中每个单独的型号开关单元配置参见基本单元方案中的标准配置和可选配置，每个共箱组合配置一个密度表，

一把操作手柄。（备注：可单独提供组合气箱+机构方案）

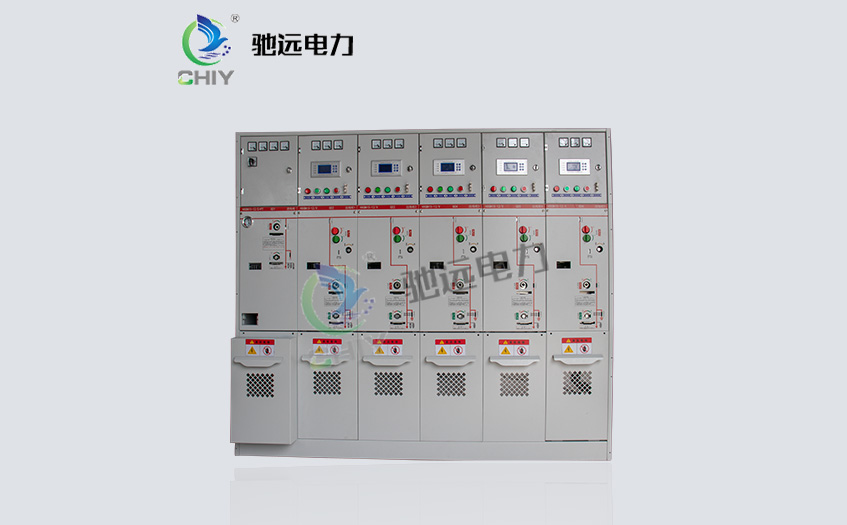

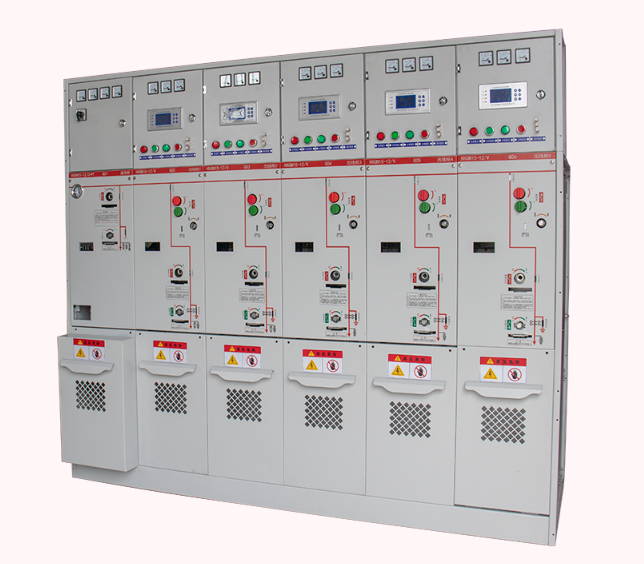

CYC系列气体全绝缘紧凑型环网柜（RMU）是驰远公司自主研发的新型SF6气体绝缘的中压开关设备，产品采用模块化设计，可根据不同设计方案任意排列，实现共箱式单元与扩展式单元完美结合，满足各种二次输配变电站对紧凑型开关柜灵活使用的需求。

CYC系列开关设备是一个完全密封的系统，其所有带电部件及开关均封闭在不锈钢的壳体内，不受环境影响；具有运行可靠，保障安全，紧凑型结构设计、占用空间小，免维护、长寿命等特点。

产品已通过国家级高压电器试验中心型式试验认证，广泛用于小型二次配电站、箱式开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道及自然条件较恶劣的场所领域。

执行标准：

GB3804-20043.6kV~40.5kV高压交流负荷开关

GB1984-2014高压交流断路器

GB16926-2009高压交流负荷开关-熔断器组合电器

GB1985-2014高压交流隔离开关和接地开关

GB3906-20063.6kV~40.5kV交流金属封闭开关设备和控制设备

GB/T11022-2011高压开关设备和控制设备标准的共用技术要求

GB4208-2008外壳防护等级（IP代码）

GB/T5582-1993高压电力设备外绝缘污秽等级

GB9969.1-1998工业产品使用说明书总则

DL/T404-2007 3.6kV~40.5kV交流金属封闭开关设备和控制设备

GB/T13384-2008机电产品包装通用技术条件

GB191-2008包装储运图示标志
