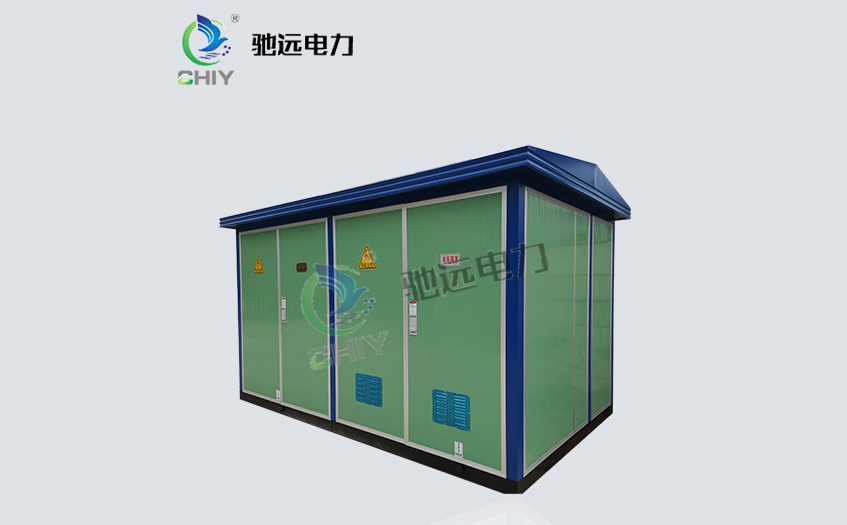

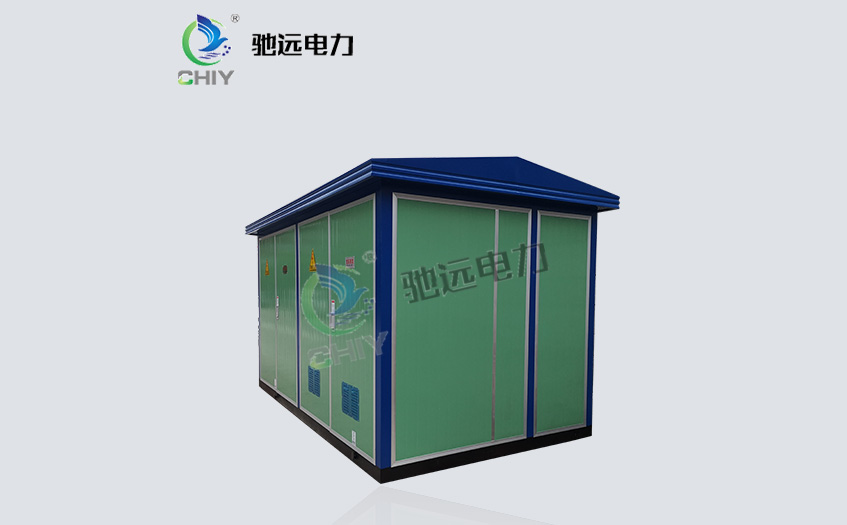

YB□-12/0.4-□箱式变电站

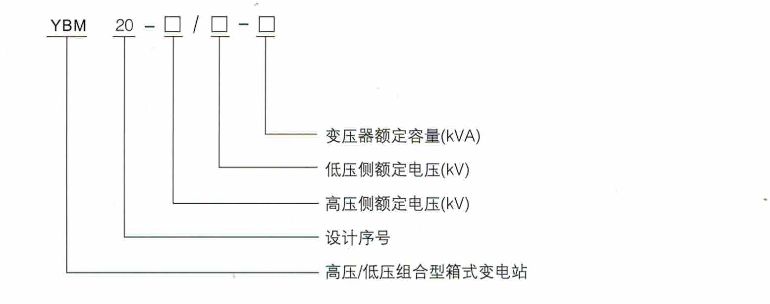

型号及含义

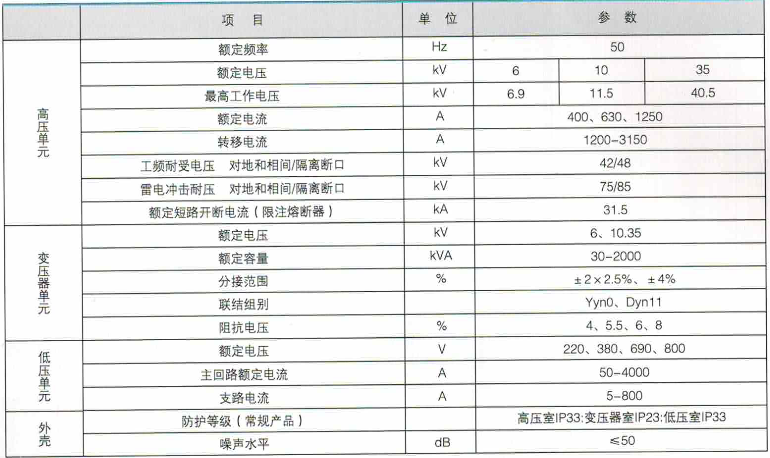

性能参数

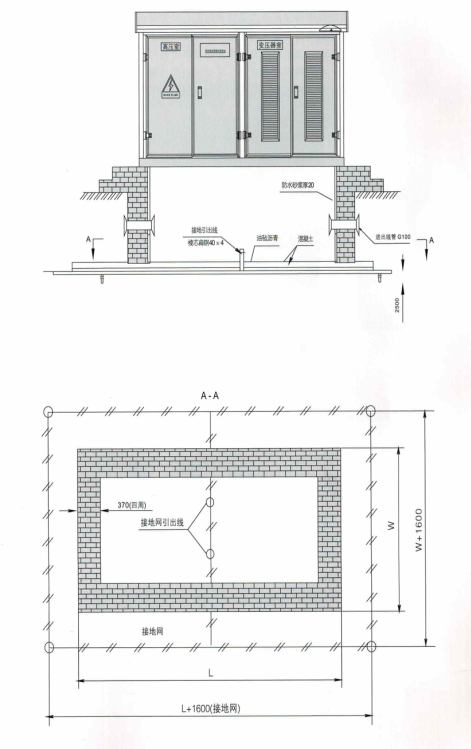

基础图

·基础平面应找平坦；

·基础内的预买钢管根数及方位由用户根据进出电缆的跟数及方位确定；

·基础内的电缆应有支架固定，所以预埋铁件及支撑件应接地；

·接地棒根数由土壤情况确定，一定要保证接地电阻小于4欧好；

·接地极与接地线连接处须焊接且刷沥专防腐；

·踏步台阶的位置请用户根据箱变开门的位置自定；（参照平面布置）；

·地坑深度及其它尺寸可视安装条件确定；

·基础图供参考，用户可根据实际情况修改。

产品结构图

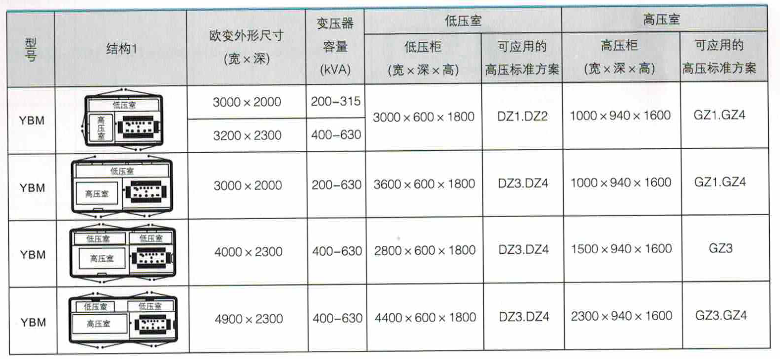

结构1

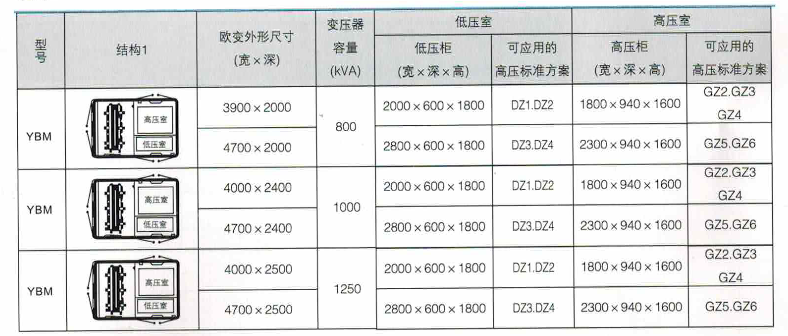

结构2

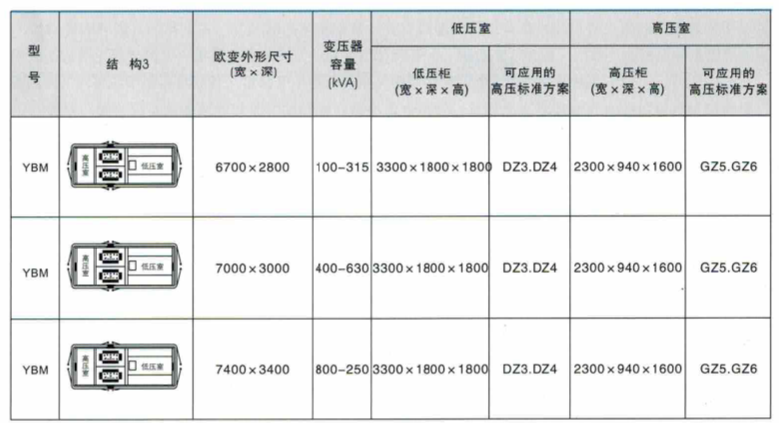

结构3

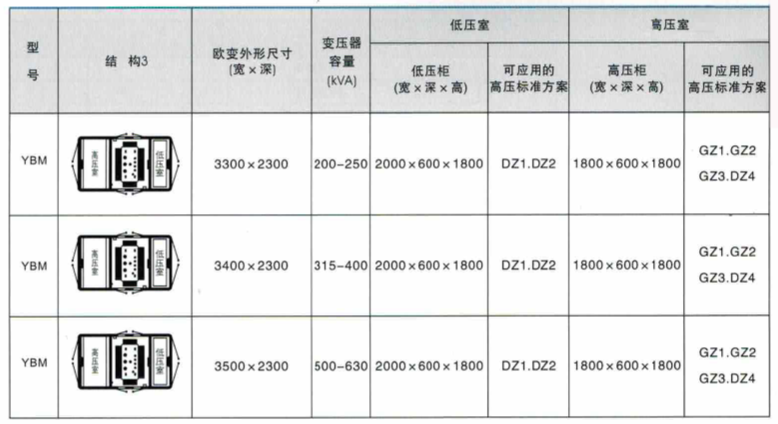

结构4

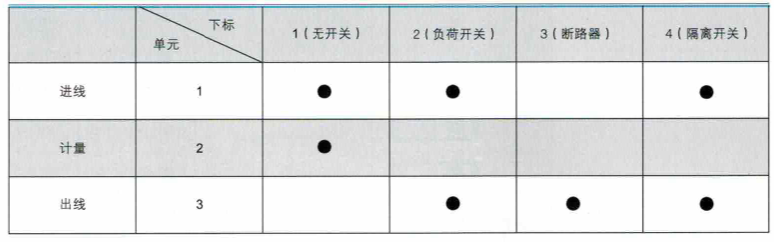

高压标准单元编号说明

说明：1.●代表具有此功能；

2.例：32表示出线带负荷开关。

使用环境

海拔高度：≤1000m；

环境温度：-30℃~+40℃；

温度：最高月平均气温+30℃，最高年平均气温+20℃；

相对湿度：日平均≤95%，月平均≤90%。

防震水平：水平加速度0.4m/s2，垂直于加速度0.15m/s2；

安装地点：无剧烈重聚、无严重污染和化学腐蚀，无导电尘埃及爆炸危险。当不能满足正常使用条件要求时，请用户与我公司协商解决。

箱变的基本结构分为“目”字形和“品”字形，箱体骨架采用优质槽钢和角钢焊接而成，具有较高的机械强度，箱体采用铝合金型材制作，具有较好的防腐能力，整体美观的外形经喷漆着色可与周围环境

相协调，精心设计的地步起吊装置，给安装运输移动提供了极大的方便。

箱变内有独立的高压室、变压器室和低压室，各室照明随门的开启自动打开。高压室内装有高压环网开关设备，可根据用户需要选用压气式、真空式负荷开关，且具有“五防”功能，当采用限流型高压熔断器时，有某相熔断器熔断时，负荷开关自动分闸，避免了因缺相运行而引起故障。

变压器室采用自然通风和自动控制的强迫散热风冷装置，具有随温度变化而自动控制的排风系统，能有效控制降低箱内温度，满足运行要求，根据用户要求还可采用防凝露的装置，根据用户的要求，可沿有轨道能方便地从变压间室两侧从大门进出。箱体材料能防止雨水和污物进入，具有长期户外便用的条件，确保防腐防水，防尘性能，使用寿命长，维护简单，外形美观。变压器可采用干式或油浸变压器，油浸式变压器可选用有油枕和无油枕全密封的两种。低压室具有低压成套开关设备的总体功能，供用户挑选，任意组合。

外壳材料：

一外壳材料有复合板、不锈钢复合板、镀铝锌板、不锈钢板、金属雕花板。

结构特点：

高压结构合理紧凑，可选用SF1、FZN57、VHC环网柜，全部具有五防连锁功能。

变压器自然通风和自动通风冷系统可使用干式和油式变压器。

低压室：

可根据用户要求采用多种结构的配电方案，有动力配电，照明配电，无功自动补偿，电能计量等各种功能，装有自动照明系统。
