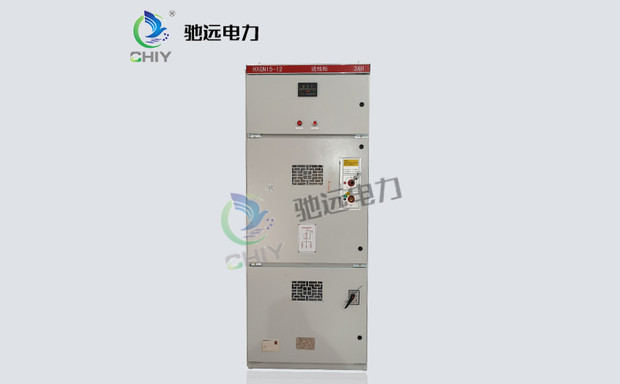

HXGN15-12高压环网柜

高压环网柜原理

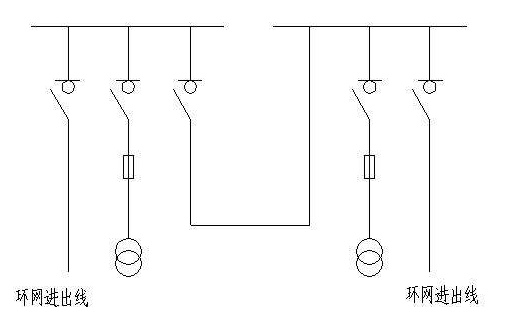

环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。高压环网柜输配电的好处是，每一个配电支路，既可以同它的左侧干线取电源，又可以由它的右侧干线取电源。当左主干线故障时，继续从右主干线、室外环柜型号获得电源；当右主干线故障时，高压环柜继续从左主干线获得电源。因此，虽然总电源为单路电源，但从各配电支路得到的好处与双路电源相似，从而提高了电源的可靠性。

所谓“高压环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜的母线同时就是环形干线的一部门。也就是说，环形干线由连接在一起的各个出线柜的总线组成。每个出线柜称为“环柜”。实际上单独拿出一台高压环网柜是看不出环网的含义的。

这些高压环网柜的都不大，因而高压环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。即崇州环柜、环柜内的高压开关一般为负荷开关。高压环网柜用负荷开关操作正常电流，而用切除短路电流，这两者结合起来取代了。当然这只能局限在一定容量内。

这种开关柜也可用于无回路配电系统。随着此类开关柜的广泛应用，“高压环柜”已跳出了回路配电的范围，一般是指以负荷开关为主的高压开关柜。

高压环网柜保护装置

大容量是我公司在总结了国内外同行多年应用经验基础上，结合国内综合自动化系统的实际特点，开发研制的集保护、监视、控制、通信等多种功能于一体的电力自动化高新技术产品，是构成智能化开关柜的理想电器单元。该产品内置一个由二十多个标准保护程序构成的保护库，低压开关柜，具有对一次设备电压电流模拟量和开关量的完整强大的采集功能电流测量通过保护ct实现。

微机保护

环柜虽然使用时间不长，但得到了广泛的应用。这主要是由于新开发的工业企业和建筑。从供配电的角度来看，大对数中、小容量配电变压器一般不超过1250kVA，且长期稳定供电。对于这样的用户来说，环形网柜的性能并不是最完美的，但它是足够的和胜任的。随着大规模的城市建设，大量大型高层建筑物拔地而起，变配电所往往就设在楼下，根据消防要求，变配电设备必须“无油化”，根据建设面积的合理使用，变配电设备应该“小型化”，于是高压高压环网柜或真空断路器，干式变压器，干式互感器就进入了幢幢大楼。环柜结构简单，运行可靠安全，维护量小。高压环柜厂家运行成本低。与带断路器的开关柜相比，具有突出的优点。高压环网柜要求负荷开关具有更高的性能和更小的体积，新型的负荷开关应运而生，这又反过来带动了高压环网柜的技术进步，当今的高压环网柜不但性能优良而且系列化了，高压环网柜，这更扩展了高压环网柜的使用范围。

由于高压环网柜承受较高的压力，因此需要有保护装置来保护环网机柜。微机保护装置在高压环网柜中越来越受欢迎。由于其体积小、环网小、成本低，有必要研制一种经济实用的计算机保护装置。

高压环网柜的组成部分

一般区分为进线柜、出线柜、母线提升柜、计量柜、开关柜等，每组柜子里又根据不同用途含有不同元件，如断路器、隔离开关、接地刀闸、母牌、电缆附件、带电显示器、操作机构、柜体等等。如果把柜子用在户外还要外加外壳。

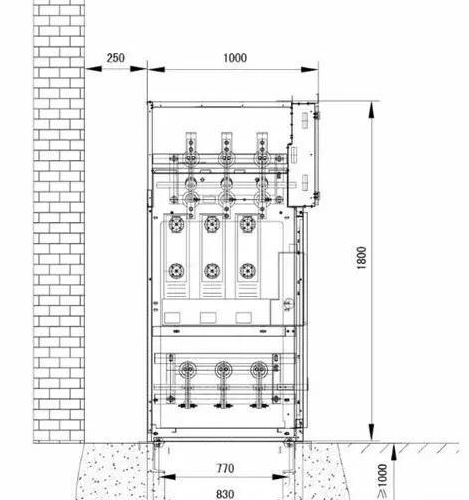

高压环网柜的内部元器件

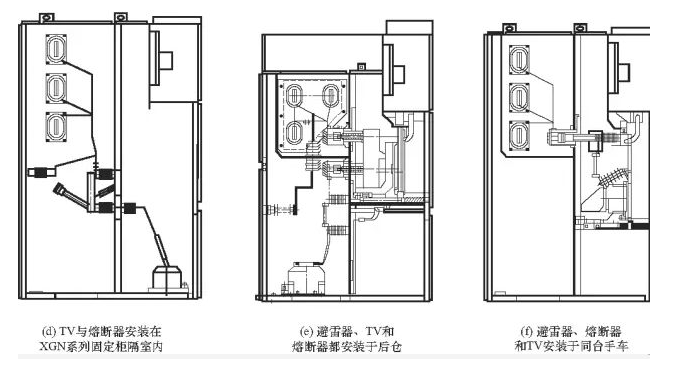

一般的高压环网柜，内部具有负荷开关+操作机构，带电显示器，绝缘子，电流互感器，电压互感器，真空断路器，接地开关，避雷器，熔断器，隔离开关，电缆故障指示器，电动操作机构，机械联锁，柜内照明灯，电磁锁等。

高压环网柜的组成部分

一般区分为进线柜、出线柜、母线提升柜、计量柜、开关柜等，每组柜子里又根据不同用途含有不同元件，如断路器、隔离开关、接地刀闸、母牌、电缆附件、带电显示器、操作机构、柜体等等。如果把柜子用在户外还要外加外壳。

分支箱和高压环网柜的区别

电缆分支箱的主要作用是将电缆分接或转接。

1）电缆分接。在一条距离比较长的线路上有多根小面积电缆往往会造成电缆使用浪费，于是在出线到用电负荷中，往往使用主干大电缆出线，然后在接近负荷的时候，使用电缆分支箱将主干电缆分成若干小面积电缆，由小面积电缆接入负荷。这样的接线方式广泛用于城市电网中的路灯等供电、小用户供电。

2）电缆转接。在一条比较长的线路上，电缆的长度无法满足线路的要求，那就必须使用电缆接头或者电缆转接箱，通常短距离时候采用电缆中间接头，但线路比较长的时候，根据经验在1000M以上的电缆线路上，如果电缆中间有多中间接头，为了确保安全，会在其中考虑电缆分支箱进行转接。

3）分支箱广泛用于户外，随着技术的进步，现在带开关的电缆分支箱也不断增加，而城市电缆往往都采用双回路供电方式，于是有人直接把带开关的分支箱称为户外高压环网柜，但目前这样的高压环网柜大部分无法实现配网自动化，不过已经厂家推出可以配网自动化的户外高压环网柜了。这也使得电缆分支箱和高压环网柜的界限开始模糊了。

高压环网柜主要是为为实现双回路或多回路供电，以提高供电的可靠性。目前先进的高压环网柜可以做到配网自动化，实现远距离操作。

高压环网柜的保护装置

环网柜微机保护装置国内外同行多年应用经验基础上，结合国内综合自动化系统的实际特点，开发研制的集保护、监视、控制、通信等多种功能于一体的电力自动化高新技术产品，是构成智能化开关柜的理想电器单元。该产品内置一个由二十多个标准保护程序构成的保护库，具有对一次设备电压电流模拟量和开关量的完整强大的采集功能（电流测量通过保护CT实现）。

由于环网柜承受高压，故要一款保护装置要保护环网柜。环网柜使用微机保护装置越来越盛行，由于环网柜体积小，且造价低廉，故需有一款性价比较高且实用的微机保护装置。

一般的高压环网柜，内部具有负荷开关+操作机构，带电显示器，绝缘子，电流互感器，电压互感器，真空断路器，接地开关，避雷器，熔断器，隔离开关，电缆故障指示器，电动操作机构，机械联锁，柜内照明灯，电磁锁等。

高压环网柜是将一组高压开关设备安装在钢板金属柜内或制成拼装的间隔式环网供电单元的一组电气设备。环形网柜的核心部分采用负载开关和熔断器。本实用新型结构简单，体积小，价格低廉，提高了电源参数和性能，供电安全。广泛应用于城市居民区、高层建筑、大型公共建筑、工矿企业等负荷中心配电站和箱式变电站。
