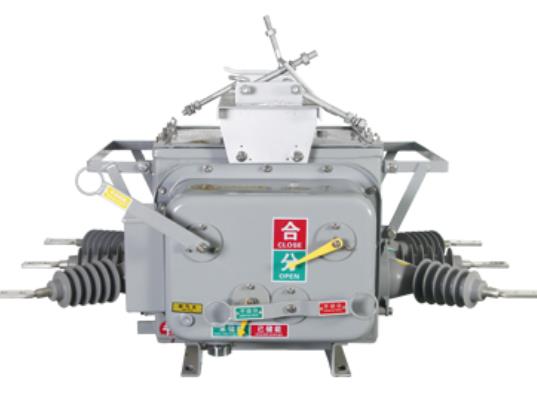

真空断路器操作机构

实际运行组织为平面布置中的弹性黄色运行组织，有手动储能和电动储能。操作机构置于灭弧室前的主柜中。主机柜被四个中间挡板分成五个安装室内空间。在此期间，每个运营机构都配备了一部分能量存储、一部分传输系统、一部分模糊输出和一部分缓存。

VS1型室内髙压真空断路器将灭弧室与操动组织 前后左右布局构成统一总体，即选用总体型合理布局，这类总体设计，可使实际操作组织 的实际操作能与灭弧室开闭所需特性更加符合，降低多余的中间商，减少了耗能和噪音，使VS1型室内髙压真空断路器的实际操作特性更加靠谱。

实际操作组织 运作维护保养中应留意的难题：

A、查验固定不动元器件有没有松脱，各种各样元器件是不是锈蚀、形变、损害，拆换不过关的构件，并涂上防锈剂；

B、数次开展分、合闸实际操作实验、随意脱口实验、接电源合闸实际操作实验，隔离开关应无异常；

C、30%额定值分闸工作电压开展实际操作时，不可分闸;在85%～110%的额定电流范畴内、分合闸实际操作应无异常，靠谱分合闸；

三、VS1真空断路器常见故障剖析：

普遍的真空断路器异常运作情况：

1、VS1真空断路器真空灭弧室常见问题：

A、真空值降低；

B、断路器表面经数次分断电流量后慢慢被电损坏，断路器薄厚减少；

C、回路电阻扩大；

2、VS1真空断路器操动组织 常见问题：

A、组织 的“弹跳”状况；

B、合闸跳跃時间太长；

C、组织 的“拒动”状况。

3、vs1真空断路器不可以分闸常见故障：

不可以分闸的常见故障状况：当地不可以分闸;远程控制不可以分闸;安全事故汽车继电器姿势，可是隔离开关不分闸。

剖析缘故：

a、分闸电气设备回路堵塞;

b、分闸电磁线圈损坏;

c、分闸电磁线圈工作电压小于30%的额定电流;

d、分闸小链形变，分闸时存有卡滞状况，分闸力减少;

e、分闸小链比较严重形变，分闸时卡住，不姿势。

解决方式：

a、查验分闸回路是不是断开;

b、分闸线圈电阻值是不是标记规范;

c、分闸电磁线圈工作电压是不是一切正常;

d、查验分闸小链是不是形变。

4、vs1真空断路器合闸储能回路常见故障：

常见故障状况：当地不可以合闸;远程控制不可以合闸。不储能;储能电机运行后不断。

剖析缘故：

a、合闸回路堵塞;

b、合闸电磁线圈损坏;

c、手车未及时；

d、储能回路堵塞;

e、储能电机损坏;

f、储能电机限位开关毁坏。

解决方式：

a、查验合闸回路是不是断开;

b、合闸线圈电阻值是不是标记规范;

c、再次把VS1摇得，再摇进；

d、查验储能回路是不是断开;

f、查验储能电机电磁线圈是不是通;

j、假如限位开关损坏，应立即拆换。

注：

运作维护保养工作人员要擅于发觉真空断路器在运作中存有的安全隐患，妥善处理，确保真空断路器的可以信赖运作，避免 安全事故产生。
